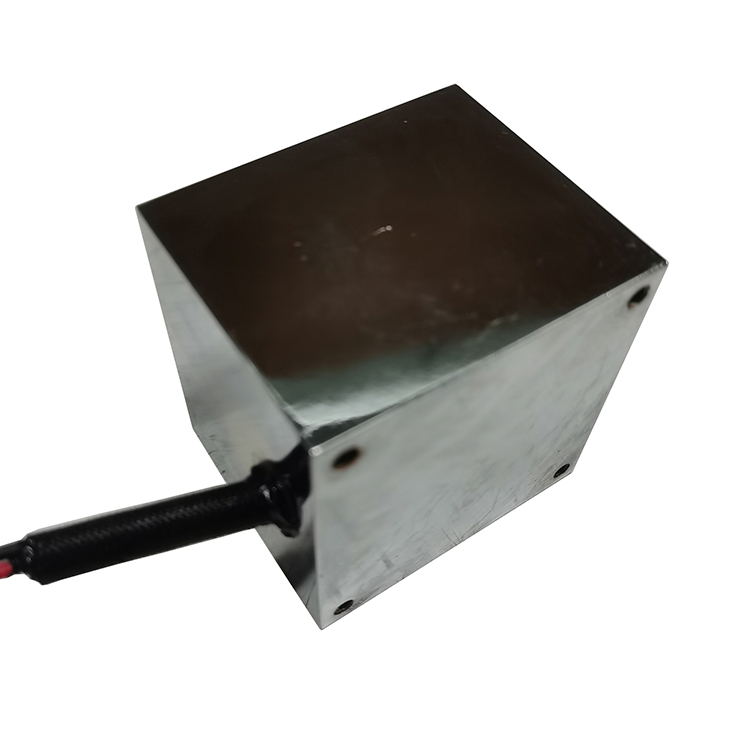

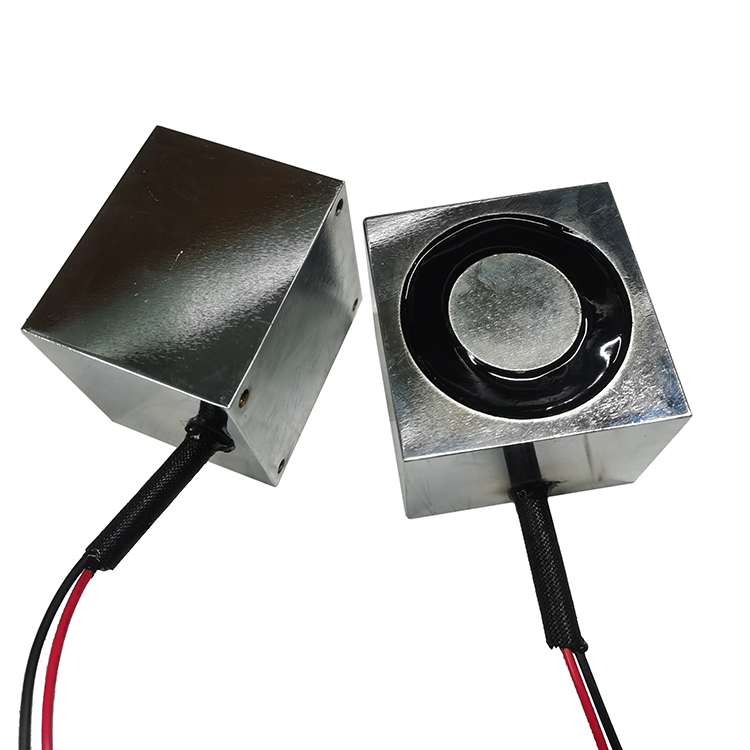

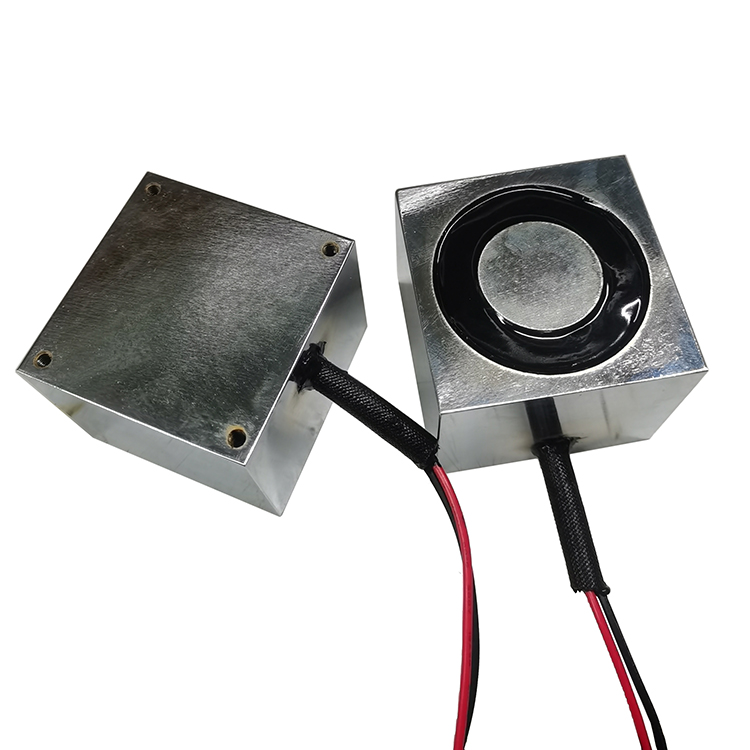

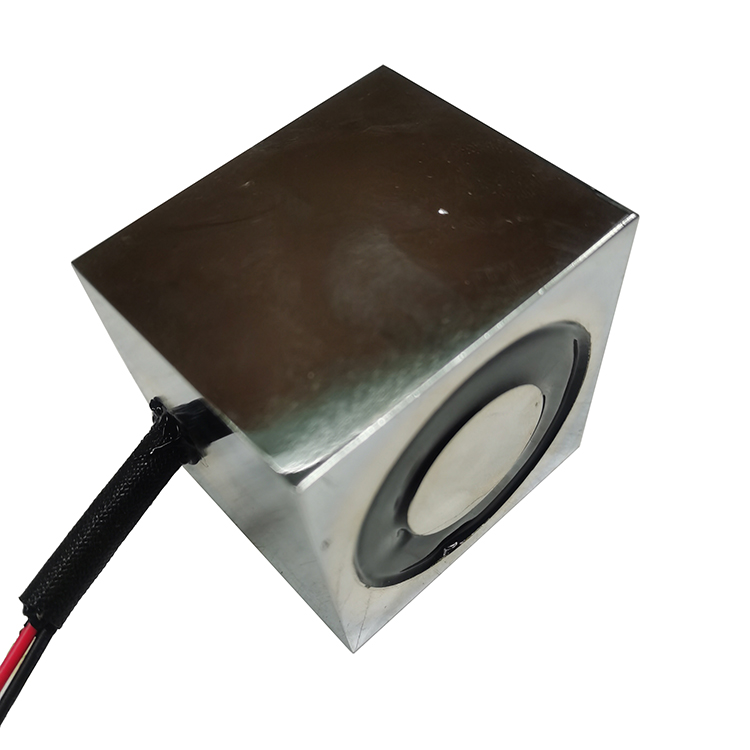

DX605050S矩形吸盘电磁铁
DX605050S矩形吸盘电磁铁

型号名称:DX605050S方形吸盘电磁铁

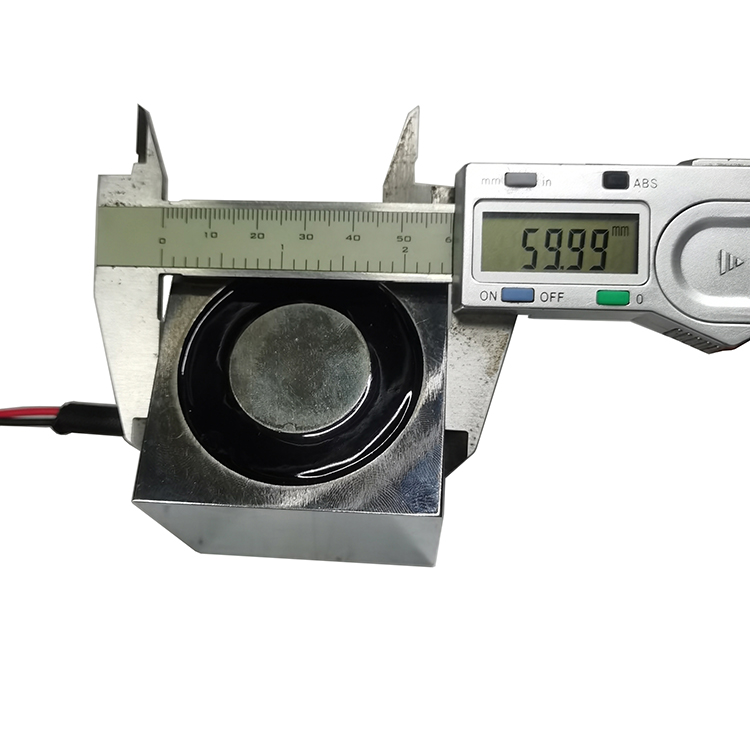

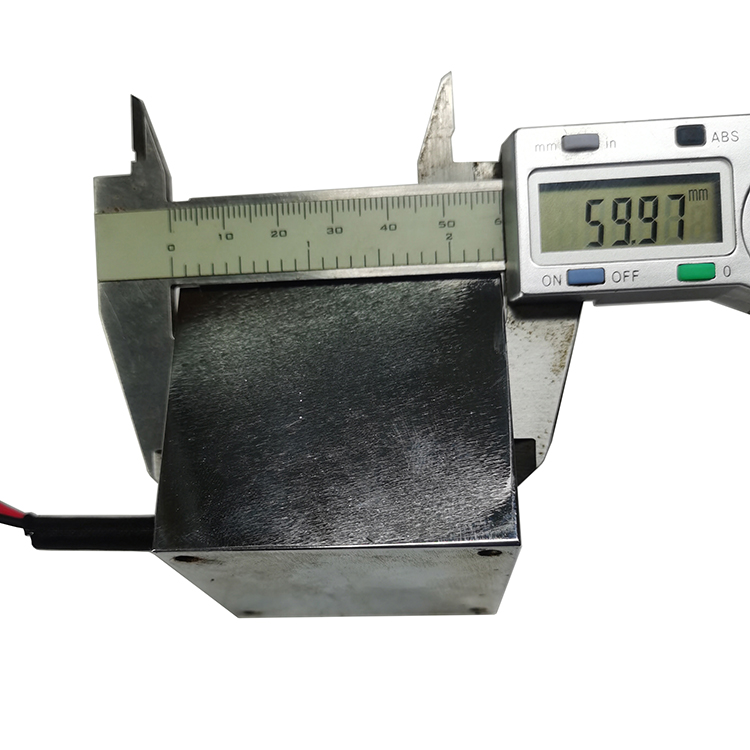

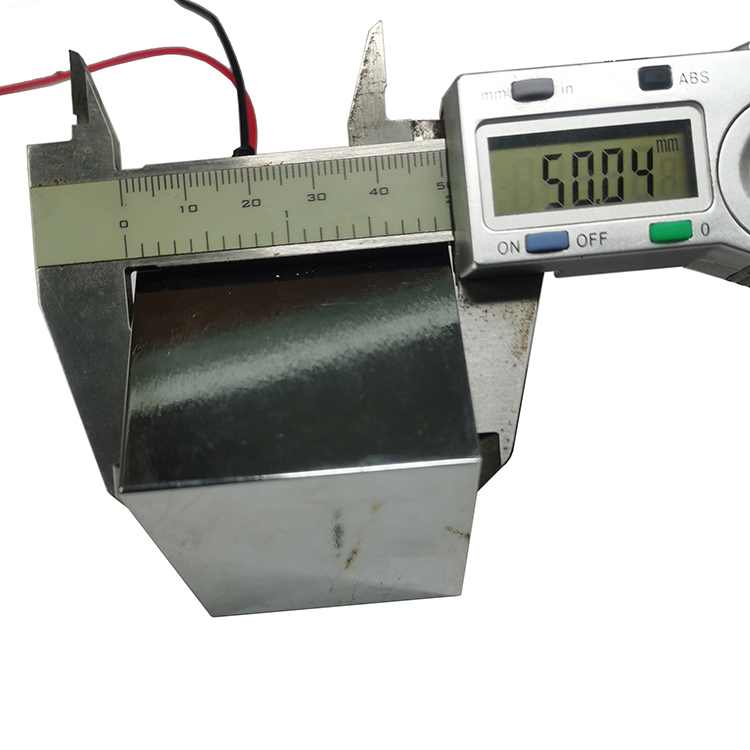

尺寸规格:长60mm*宽50mm*厚度60mm

适用电压:DC3V~DC220V

行程吸力:0mm >800N

工件特性:被吸物体需是中/低碳钢;表面需平滑,面积要大于吸盘面。

环境:温度-20~40度;湿度:5%RH-85%RH



DX605050S矩形吸盘电磁铁

 详情说明
基本参数
型号名称:DX605050S方形吸盘电磁铁 尺寸规格:长60mm*宽50mm*厚度60mm 适用电压:DC3V~DC220V 行程吸力:0mm >800N 工件特性:被吸物体需是中/低碳钢;表面需平滑,面积要大于吸盘面。 环境:温度-20~40度;湿度:5%RH-85%RH
结构及工作原理
Ⅰ 结构组成

DX605050S吸盘电磁铁由线圈、轭铁电线等基本零件构成。

605050电磁铁轭铁构成磁场传递部分;605050线圈、电线等构成磁场激发部分;

Ⅱ 工作原理

漆包线绕在线轴下,当对605050吸盘电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分使其吸合面产生磁力从而吸起工件,当磁场激发部分断电时磁场传递部分无法产生磁力从耐工件脱离。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 200 15 3
功率W(20℃) 20W 40W 80W 200W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
温馨提示:我司在默认状态下,此类605050吸盘电磁铁均采用100%长期通电,也可以做成短时间通电,完全取决于客户实际使用时的状态进行选择。如果长时间通电,那么力量相对会小,短时间通电力量大但温升高。

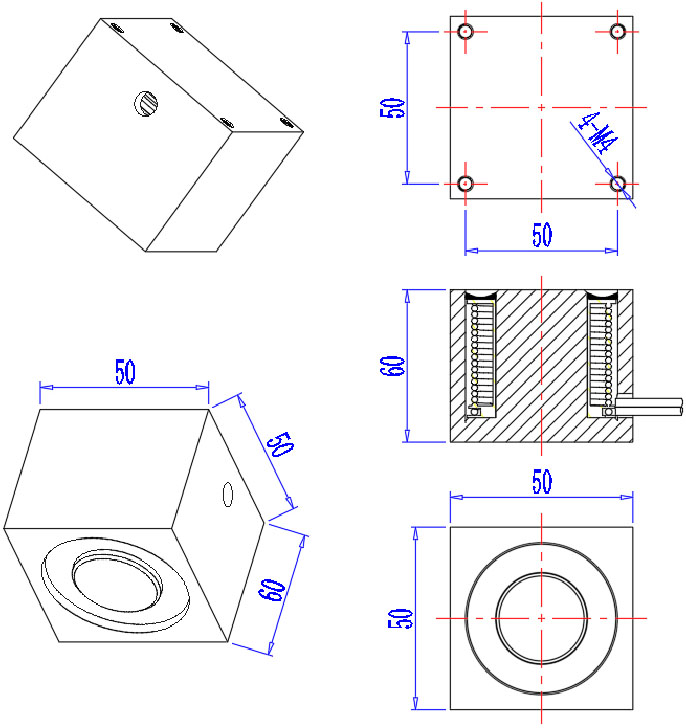

外形尺寸
