DU2065长行程推拉电磁铁
DU2065长行程推拉电磁铁

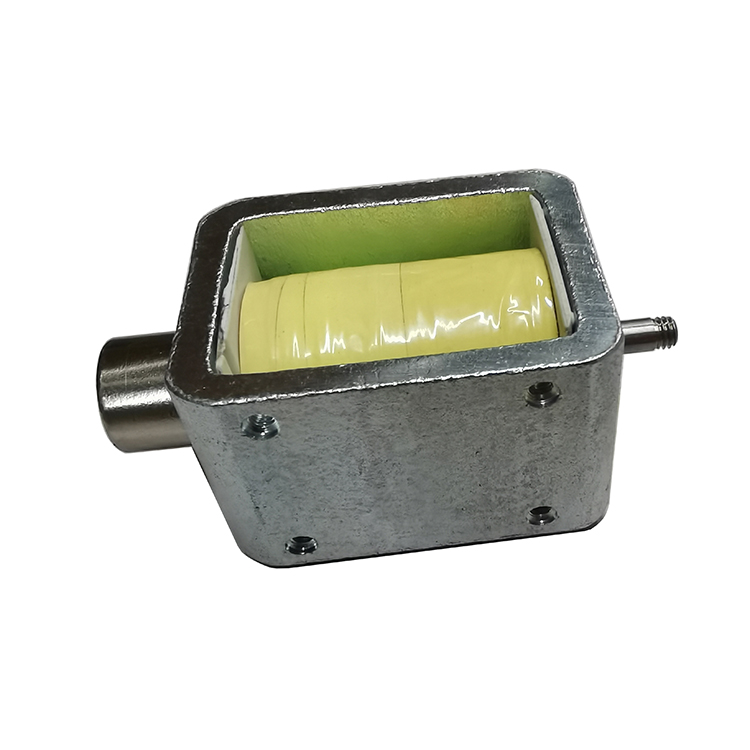

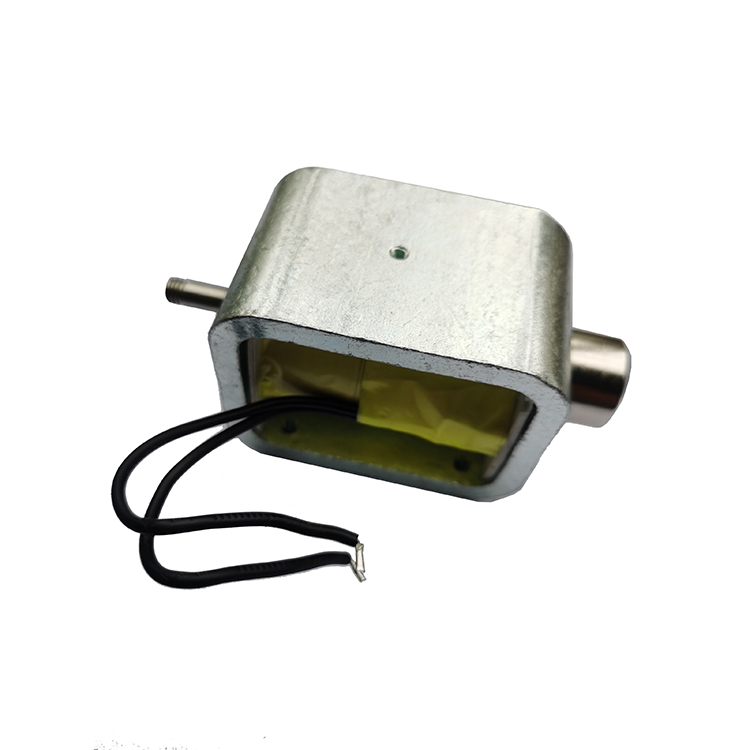

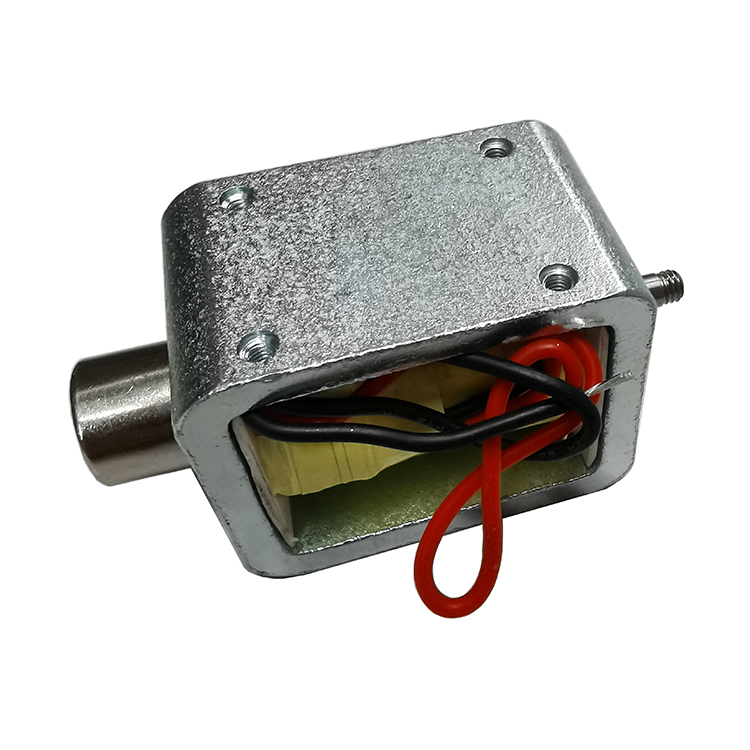

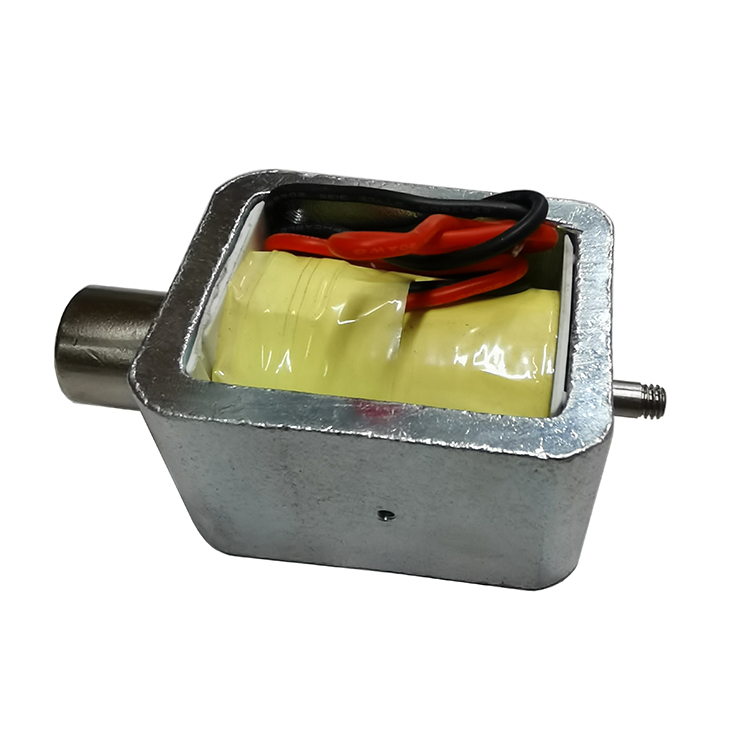

DU2065框架电磁铁长65mm*宽50mm*高41mm,可动轴尺寸为Φ20mm,导杆直径6mm, U型结构设计,通电吸合断电复位。行程25mm以内可选;推、拉式结构,连接方式、工作样式可按要求制作加工。


DU2065长行程推拉电磁铁

 详情说明
基本参数
DU2065框架电磁铁长65mm*宽50mm*高41mm,可动轴尺寸为Φ20mm,导杆直径6mm, U型结构设计,通电吸合断电复位。行程25mm以内可选;推、拉式结构,连接方式、工作样式可按要求制作加工。
结构及工作原理
Ⅰ 结构组成

DU2065系列产品由轭铁、固定铁芯、可动铁芯、导杆、弹簧、线轴等基本零件构成。

2065系列的轭铁+固定铁芯组成磁场传递部分;2065系列线轴、导线、漆包线等构成磁场激发部分;2065系列可动、导杆组成的磁场作用部分;弹簧为复位部分。

Ⅱ 工作原理

对DU2065电磁铁加直流电时,线圈磁场激发部分产生磁力磁化磁场传递部分与作用部分,使之产生产生两个不同极性,利用异性相吸的原理来实现动作,断电时弹簧复位部分进行复位。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 200 15 4
功率W(20℃) 12W 24W 48W 100W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。选择时请注意核算所需要的电流,核算公式:
电阻=电压X电压/功率                                    电流=功率/电压
现货参数
工作电压:DC-48V 额定电阻:96Ω 耐温等级:F极155℃ 耐电压:AC1200V 10mA  1S
额定电流:0.5A 工作行程:15mm 工作频率:50%ED 工作温度: -5℃~+55℃
额定功率:24W 复位方式:机构复位 产品寿命:50万次 使用条件:-40℃~+100℃

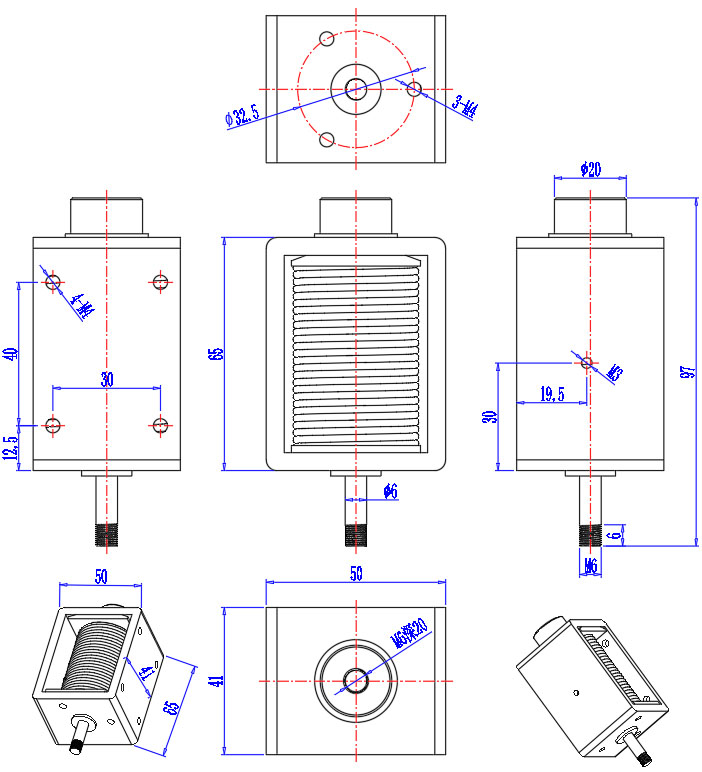

外形尺寸
