DX4026 机械抓取手电磁铁吸盘
DX4026 机械抓取手电磁铁吸盘

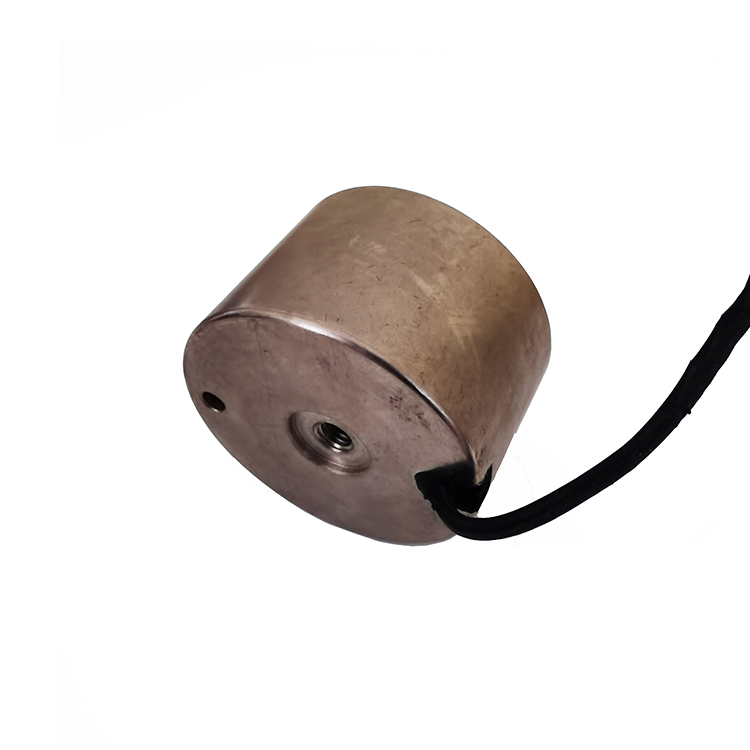

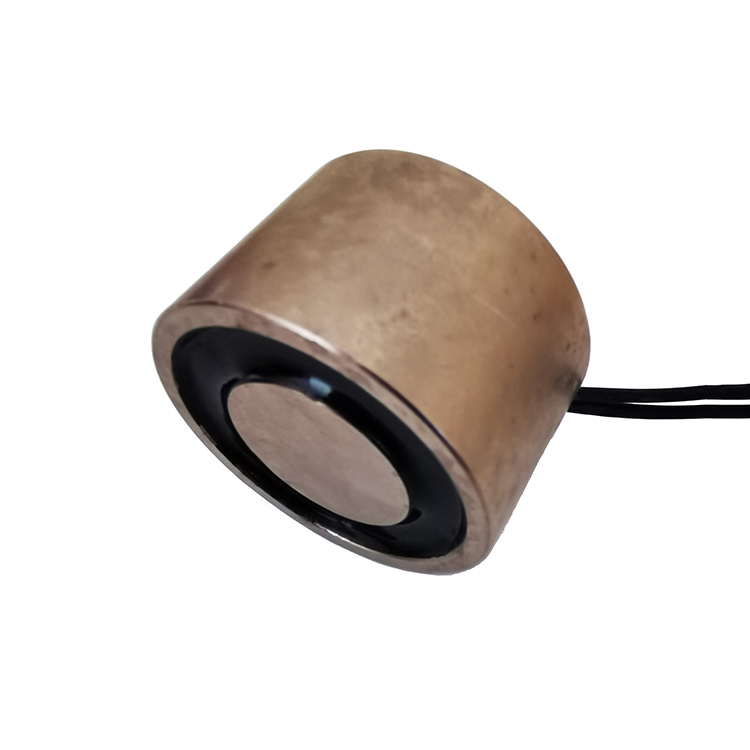

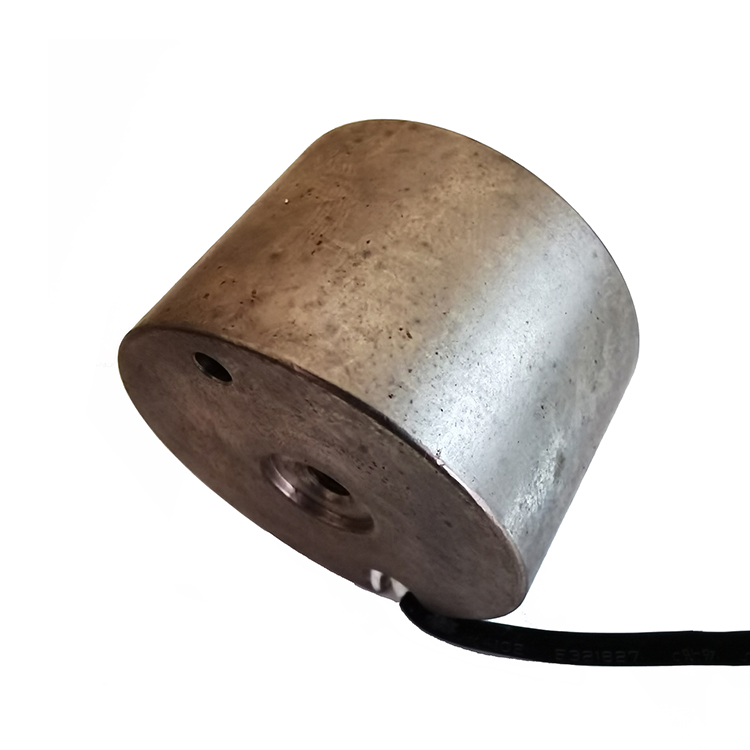

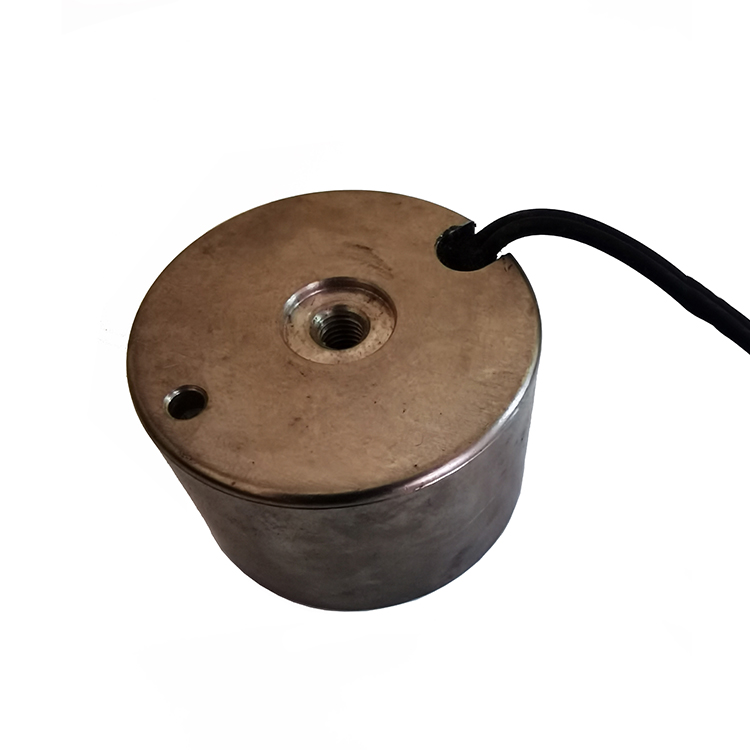

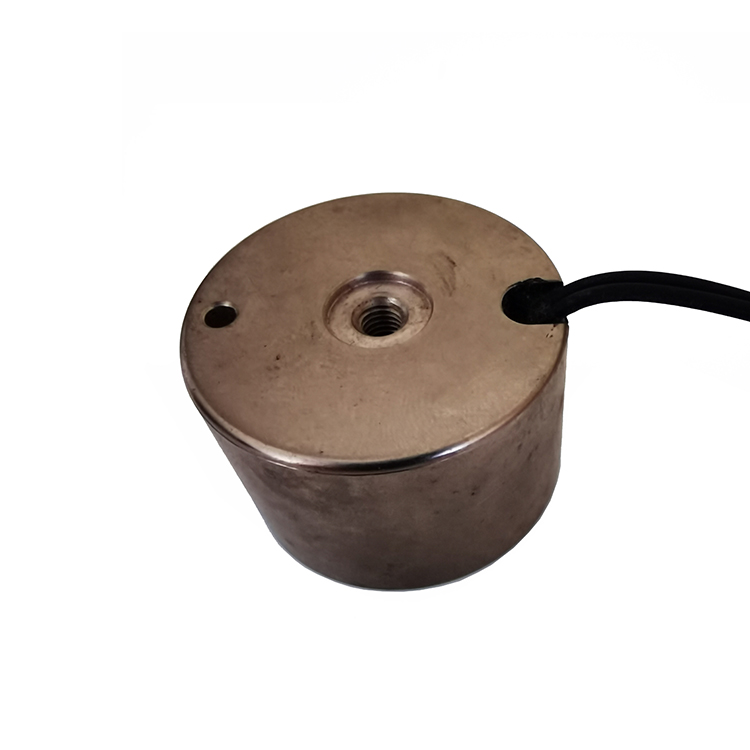

DX4026吸盘电磁铁轭铁采用直径40mm棒料整体加工,线圈为自粘线圈。轭铁采用特殊处理工艺具有残磁小吸力大的特点,长时间通电下吸力可达至60KG。此类型产品也可以采用线轴工艺,但不同的结构设计吸力也不同,此类型产品广泛应用于自动化设备等。


DX4026 机械抓取手电磁铁吸盘

 详情说明
基本参数
DX4026吸盘电磁铁轭铁采用直径40mm棒料整体加工,线圈为自粘线圈。轭铁采用特殊处理工艺具有残磁小吸力大的特点,长时间通电下吸力可达至60KG。此类型产品也可以采用线轴工艺,但不同的结构设计吸力也不同,此类型产品广泛应用于自动化设备等。
结构及工作原理
Ⅰ 结构组成

DX4026吸盘电磁铁由线圈、轭铁、电线等基本零件构成。

4026电磁铁轭铁构成磁场传递部分;4026线圈、电线等构成磁场激发部分;

Ⅱ 工作原理

漆包线绕在线轴下,当对4026吸盘电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分使其吸合面产生磁力从而吸起工件,当磁场激发部分断电时磁场传递部分无法产生磁力从耐工件脱离。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 200 15 3
功率W(20℃) 5.5W 11W 22W 50W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压

温馨提示:我司在默认状态下,此类4026吸盘电磁铁均采用100%长期通电,也可以做成短时间通电,完全取决于客户实际使用时的状态进行选择。如果长时间通电,那么力量相对会小,短时间通电力量大但温升高。

相关参数

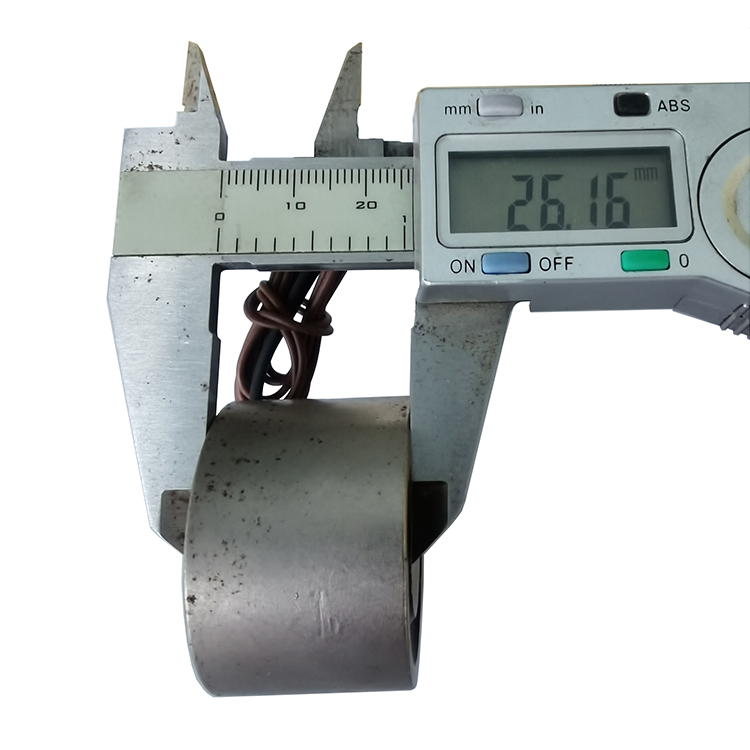

3.1 行程:0mm 3.2 尺寸:外径40mm*高度26mm 3.3 安装方式:M5螺纹安装 3.4 功率:默认5.5W 3.5 工作样式:通电吸合,断电释放
力量参数
工作循环 100%ED 50%ED 25%ED 10%ED
力量(Kgf) ≥50 ≥60 ≥70 ≥75

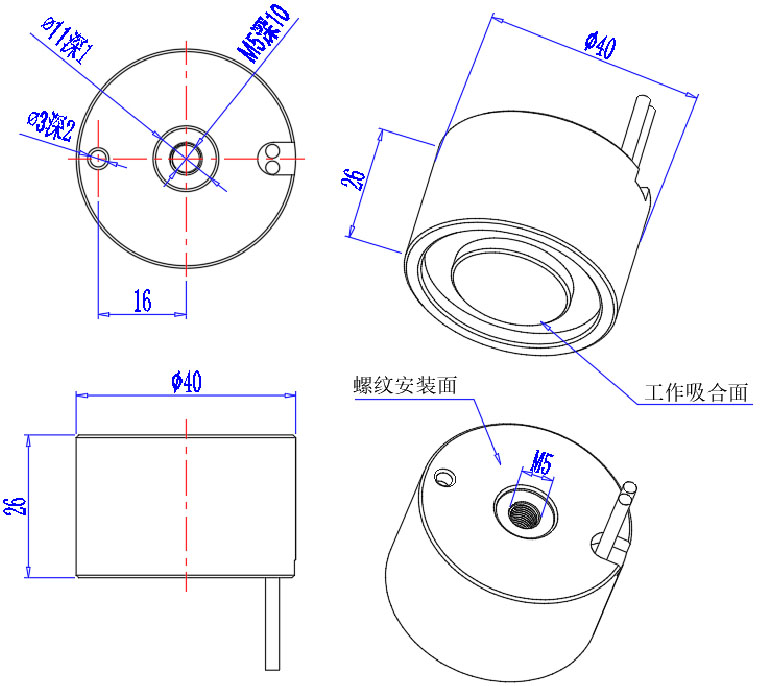

外形尺寸
