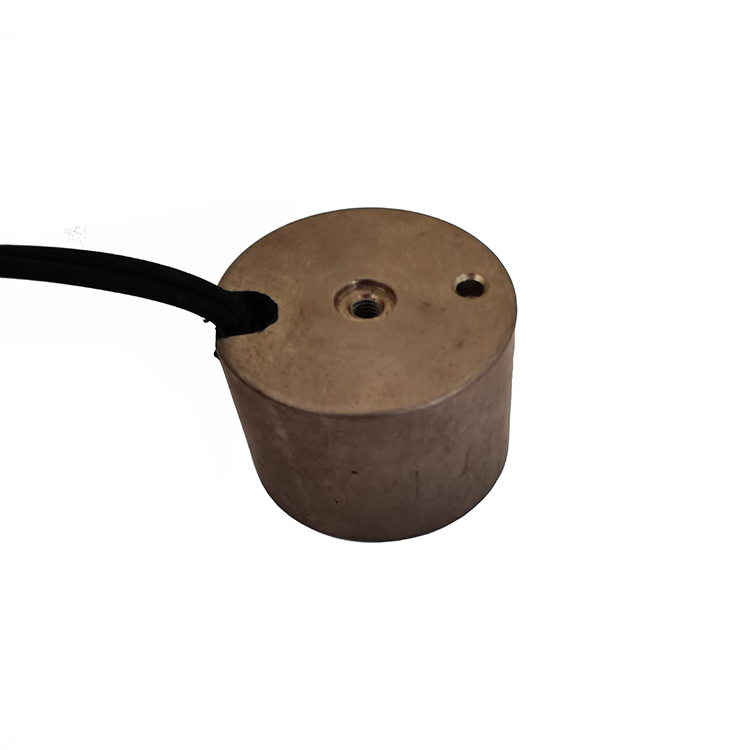

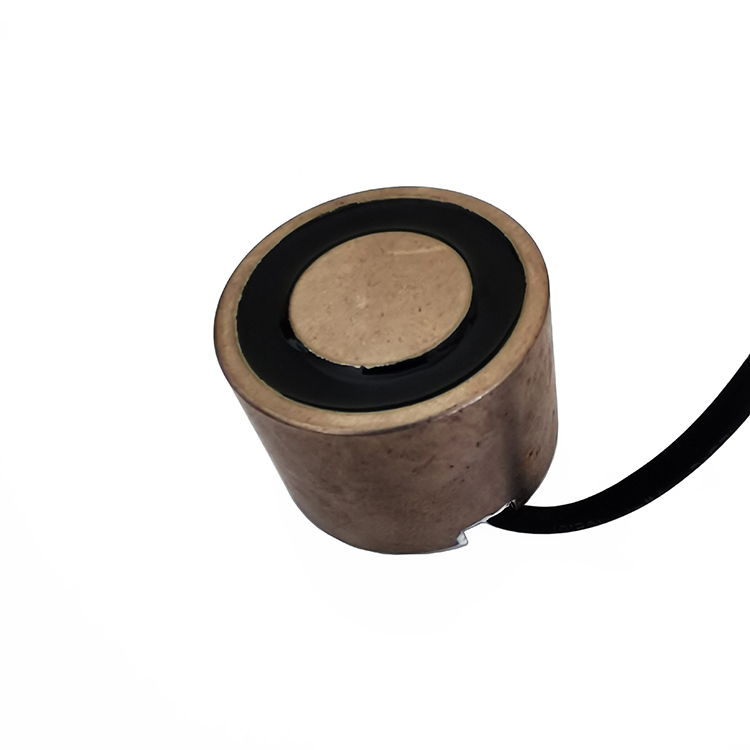

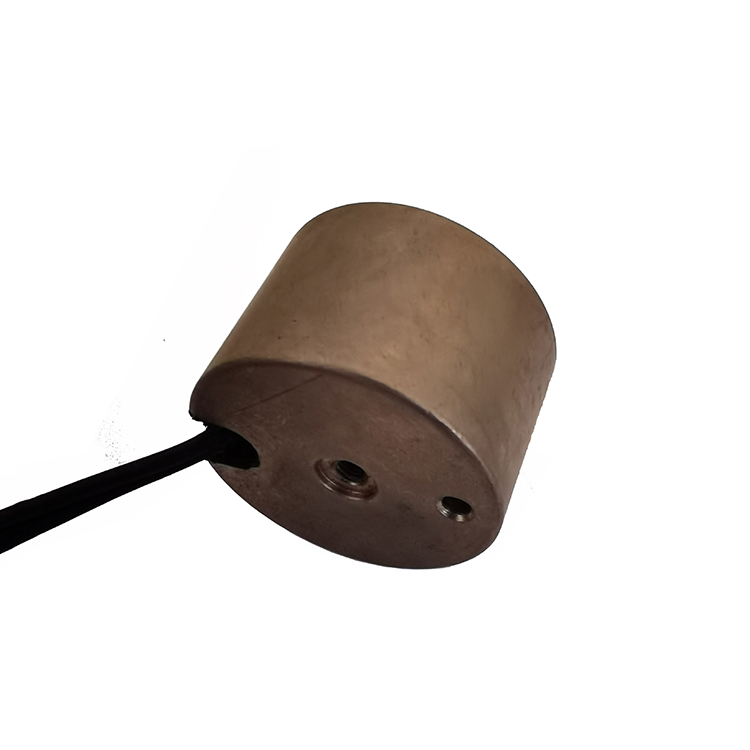

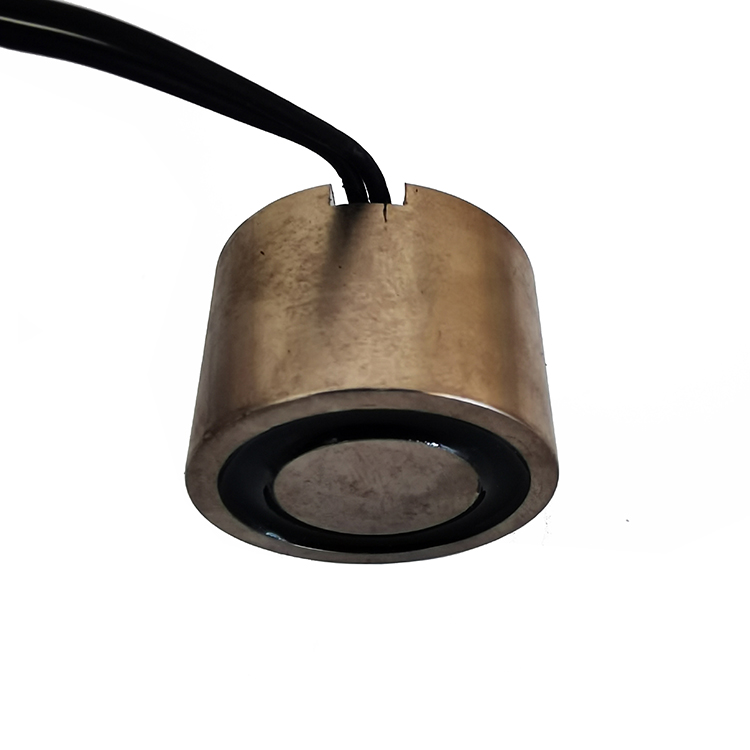

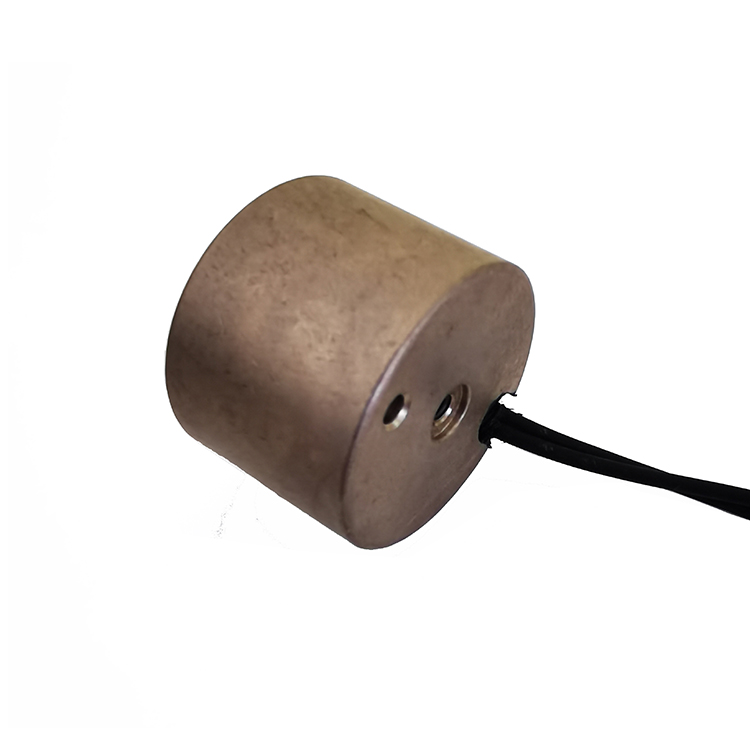

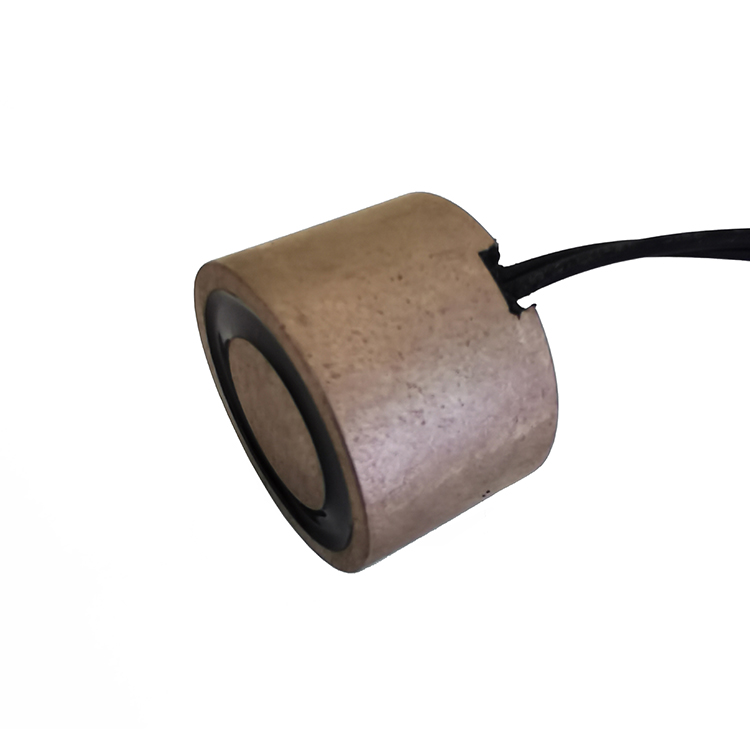

DX3021移动机械手吸盘电磁铁
DX3021移动机械手吸盘电磁铁

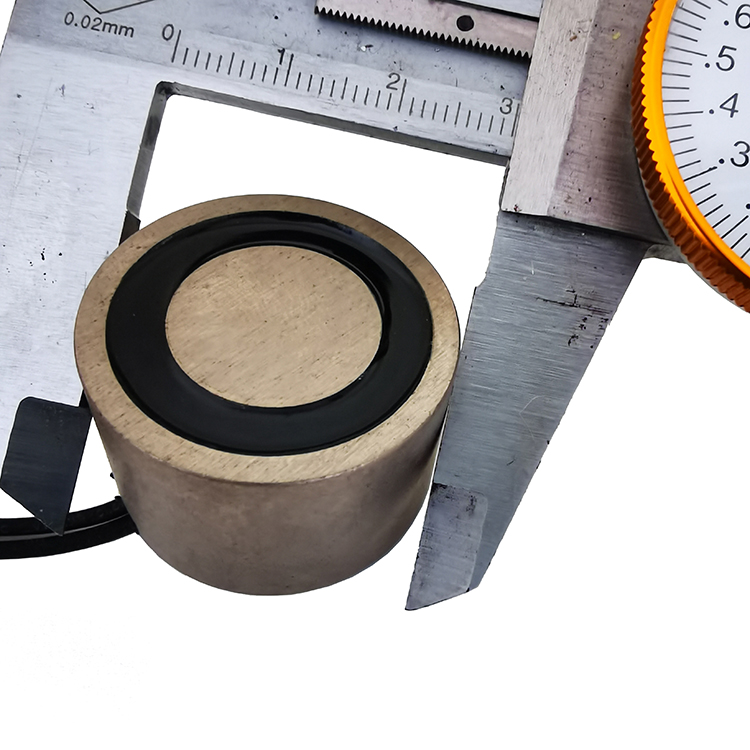

DX3021吸盘电磁铁轭铁采用直径30mm棒料整体加工而成,线圈采用耐温155自粘线加工,吸合面采用大水磨处理保证产品吸力最大化,小巧的体积长时间通电可满足30KG大吸力,适用于各类机械设备等。


DX3021移动机械手吸盘电磁铁

 详情说明
基本参数
DX3021吸盘电磁铁轭铁采用直径30mm棒料整体加工而成,线圈采用耐温155自粘线加工,吸合面采用大水磨处理保证产品吸力最大化,小巧的体积长时间通电可满足30KG大吸力,适用于各类机械设备等。
结构及工作原理
Ⅰ 结构组成

DX3021吸盘电磁铁由自粘线圈、轭铁、电线等基本零件构成。

3021电磁铁轭铁构成磁场传递部分;3021自粘线圈、电线等构成磁场激发部分;

Ⅱ 工作原理

漆包线绕在线轴下,当对3021吸盘电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分使其吸合面产生磁力从而吸起工件,当磁场激发部分断电时磁场传递部分无法产生磁力从耐工件脱离。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 200 15 3
功率W(20℃) 3.3W 6.6W 9.9W 25W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压

温馨提示:我司在默认状态下,此类3021吸盘电磁铁均采用100%长期通电,也可以做成短时间通电,完全取决于客户实际使用时的状态进行选择。如果长时间通电,那么力量相对会小,短时间通电力量大但温升高。

相关参数

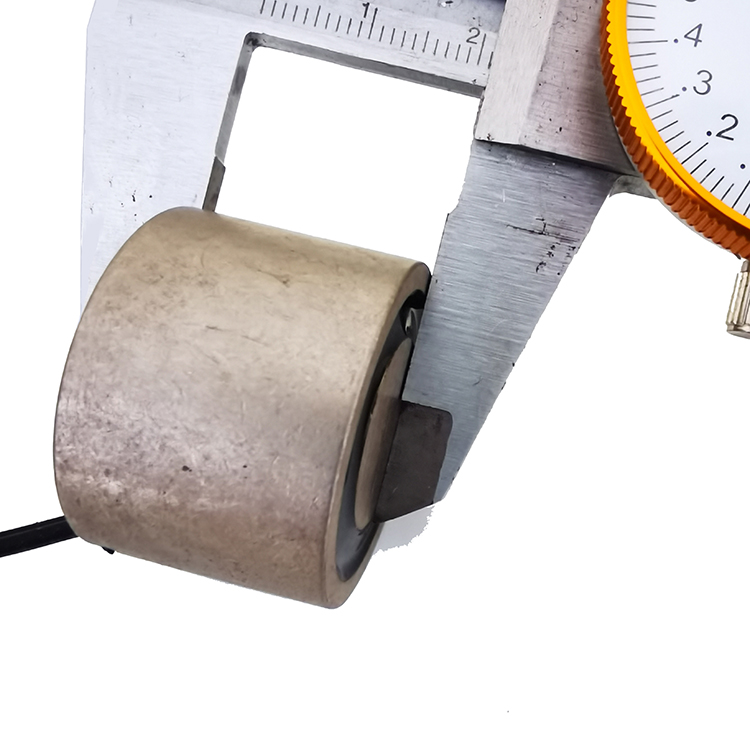

3.1 行程:0mm 3.2 尺寸:外径30mm*高度21mm 3.3 安装方式:M3螺纹安装 3.4 功率:默认3.3W 3.5 工作样式:通电吸合,断电释放
力量参数
工作循环 100%ED 50%ED 25%ED 10%ED
力量( Kgf) ≥20 ≥26 ≥30 ≥38

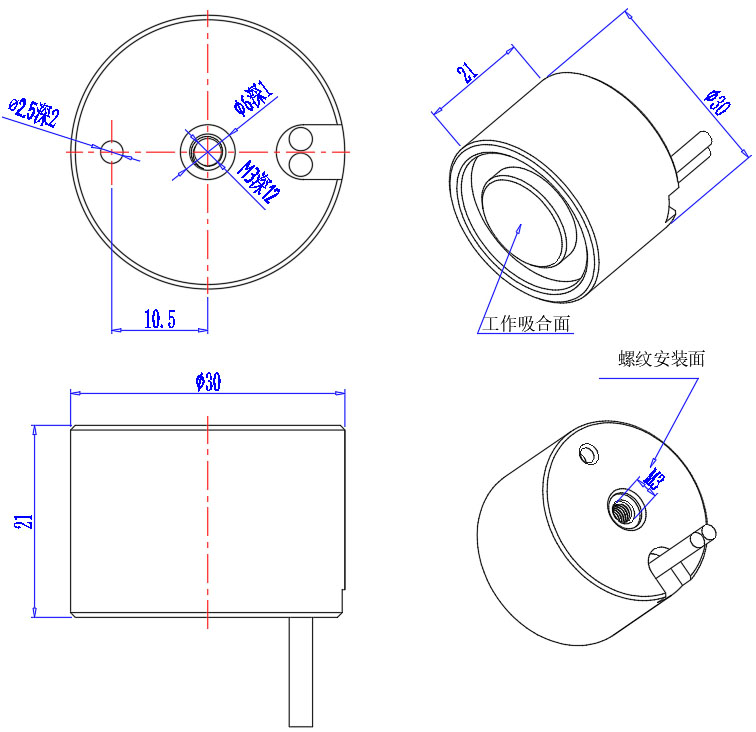

外形尺寸
