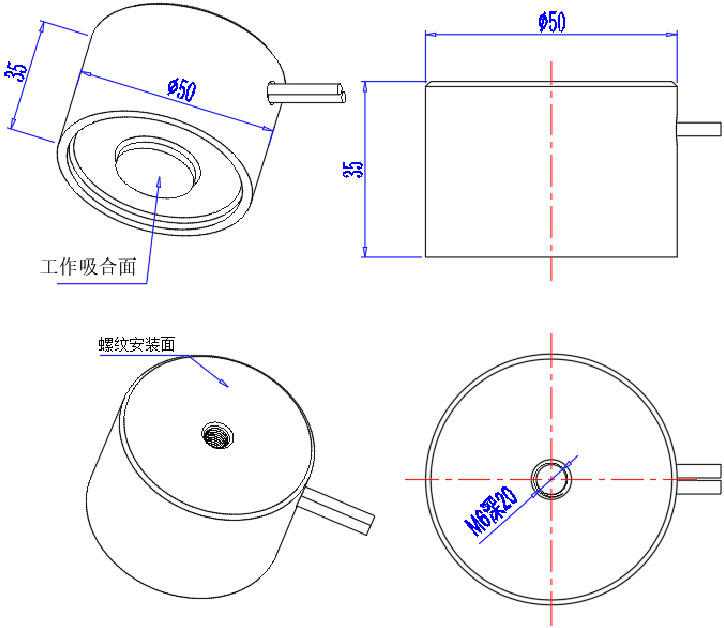

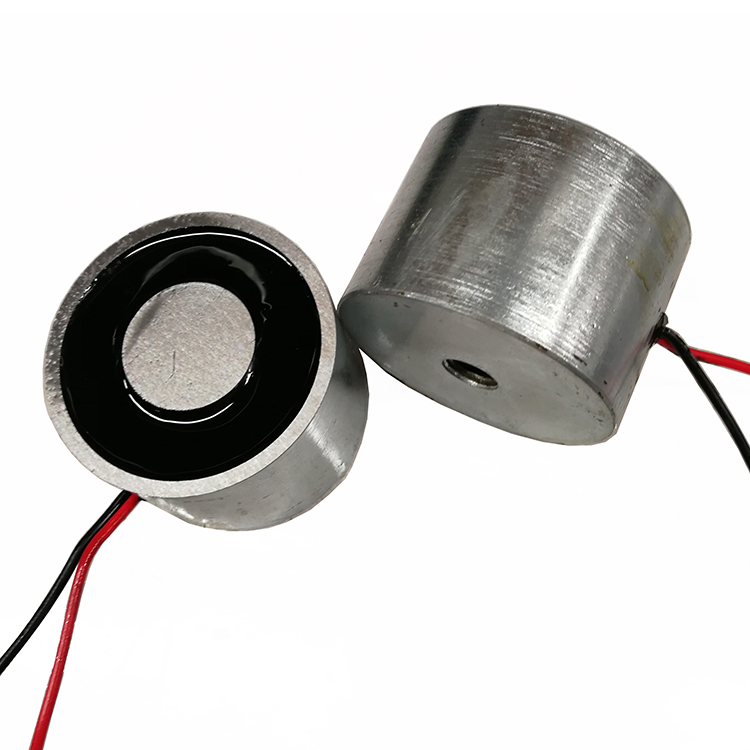

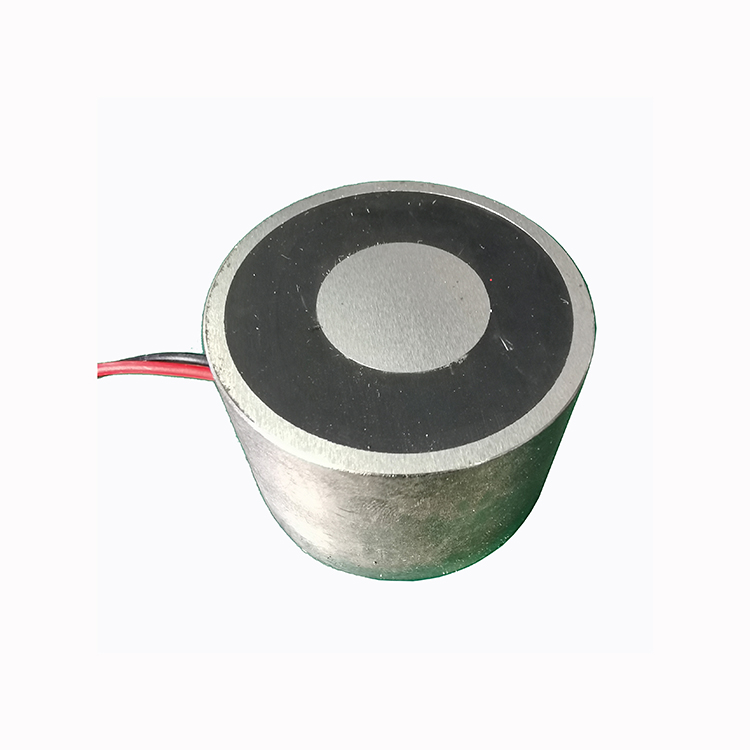

DKX5035自保持吸盘电磁铁由线轴、轭铁、固定铁芯、磁铁、电线等基本零件构成。
5035轭铁、磁铁、固定铁芯组成磁场传递部分;5035线轴、漆包线、电线等构成磁场激发部分;
Ⅱ 工作原理在断电状态下,5035保持吸盘电磁铁的轭铁、固定在磁铁作用下磁化并导磁,使其表面产生较大的磁场从而实现吸合工件;当产品通反向电时,磁场激发部分产生磁力,并与磁铁生产磁力相互抵消从而工件脱离,当通正向时,两者磁力叠加吸力更大。
工作频率=通电时间/(通电时间+断电时间)*100% | 100% | 50% | 25% | 10% |
连续通电 | 间隔通电 | |||
最长通电时间(秒) | ∞ | 180 | 15 | 3 |
功率W(20℃) | 8W | 16W | 32W | 70W |
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。 选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率 电流=功率/电压 |
