DKX4224医疗器械管夹阀电磁铁
DKX4224医疗器械管夹阀电磁铁

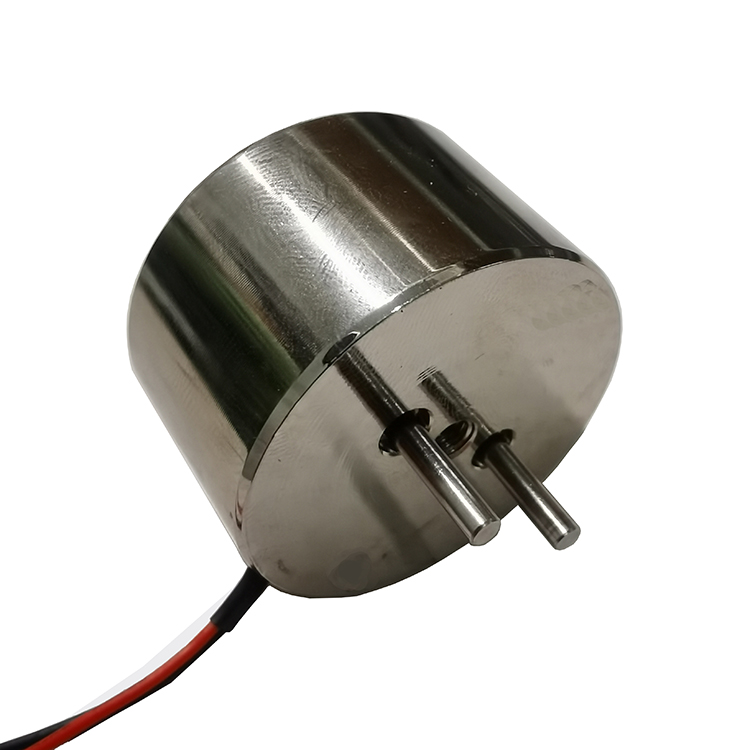

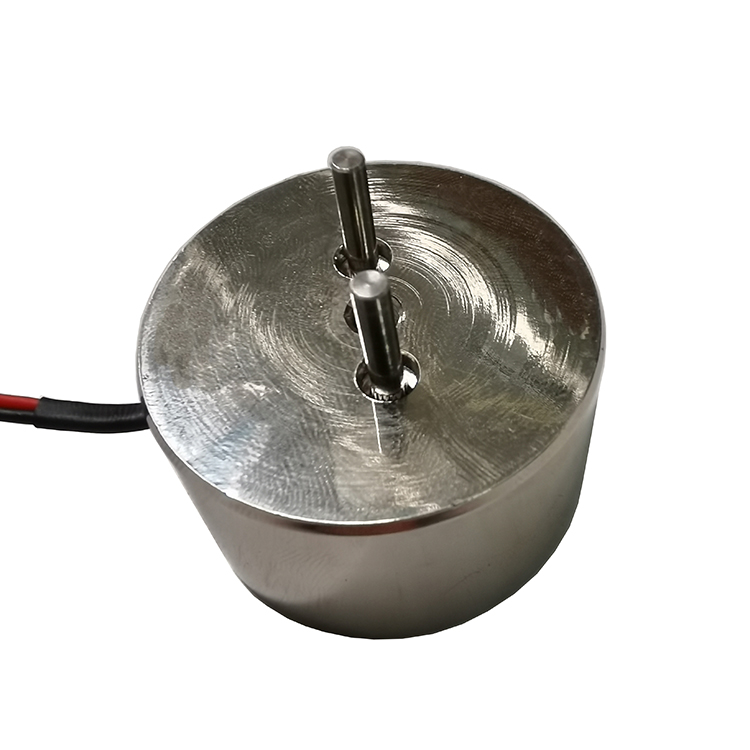

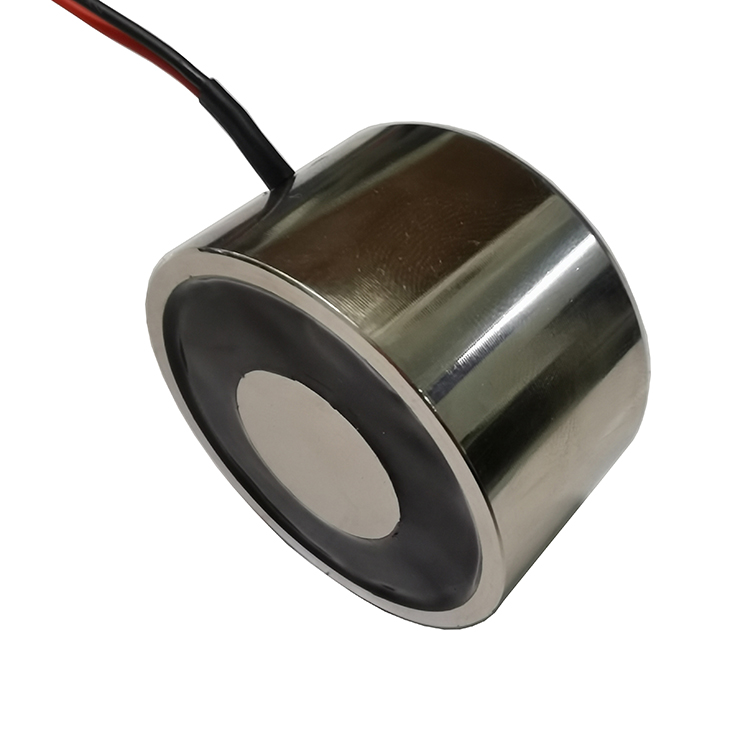

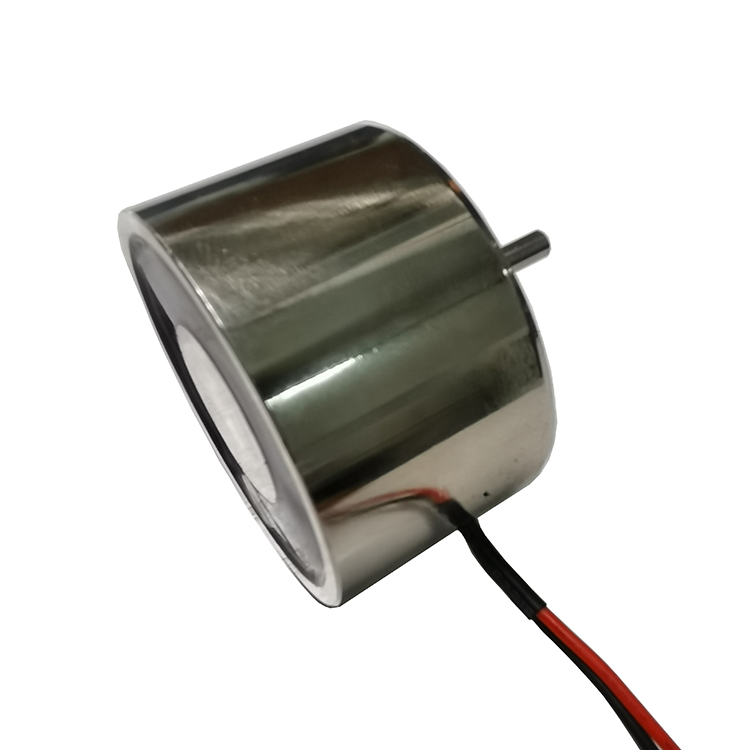

DKX4224磁保持吸盘电磁铁采用直径42的材料整体加工,通电消磁断电有磁。产品采用螺纹安装并自带定位销(可根据需要取消),安装尺寸可根据需要加工制作。


DKX4224医疗器械管夹阀电磁铁

 详情说明
基本参数
DKX4224磁保持吸盘电磁铁采用直径42的材料整体加工,通电消磁断电有磁。产品采用螺纹安装并自带定位销(可根据需要取消),安装尺寸可根据需要加工制作。
结构及工作原理
Ⅰ 结构组成

DKX4224自保持吸盘电磁铁由线轴、轭铁、固定铁芯、定位销、磁铁、电线等基本零件构成。

4224轭铁、磁铁、固定铁芯组成磁场传递部分;4224线轴、漆包线、电线等构成磁场激发部分;

Ⅱ 工作原理

在断电状态下,4224保持吸盘电磁铁的轭铁、固定在磁铁作用下磁化并导磁,使其表面产生较大的磁场从而实现吸合工件;当产品通反向电时,磁场激发部分产生磁力,并与磁铁生产磁力相互抵消从而工件脱离,当通正向时,两者磁力叠加吸力更大。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 180 15 3
功率W(20℃) 5W 10W 20W 50W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
参数介绍
产品尺寸:直径42mm*高度24mm 电压范围:DC6V以上 适合行程:0mm 工作样式:失电型电磁铁,断电有磁,通电消磁 保持力:350N(不通电状态下)

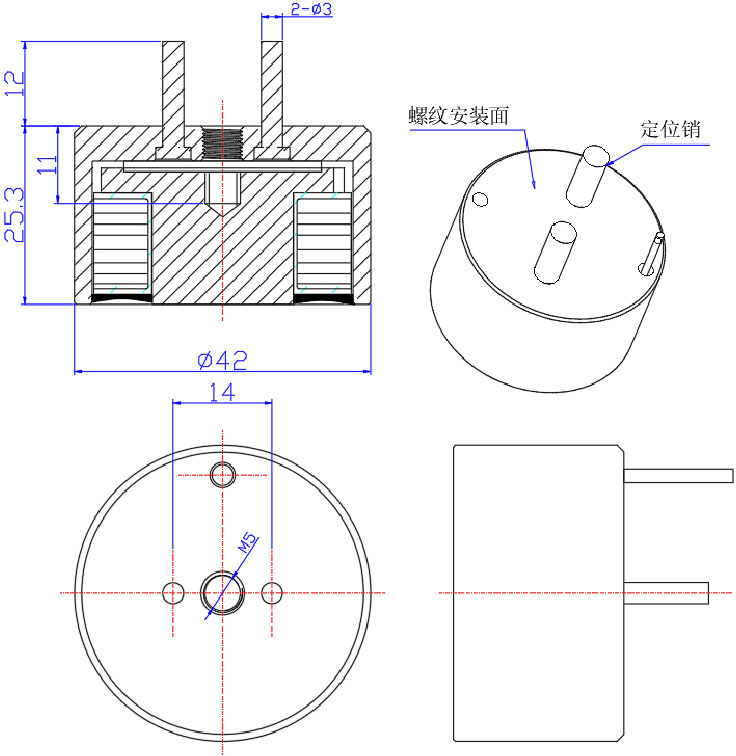

外形尺寸
