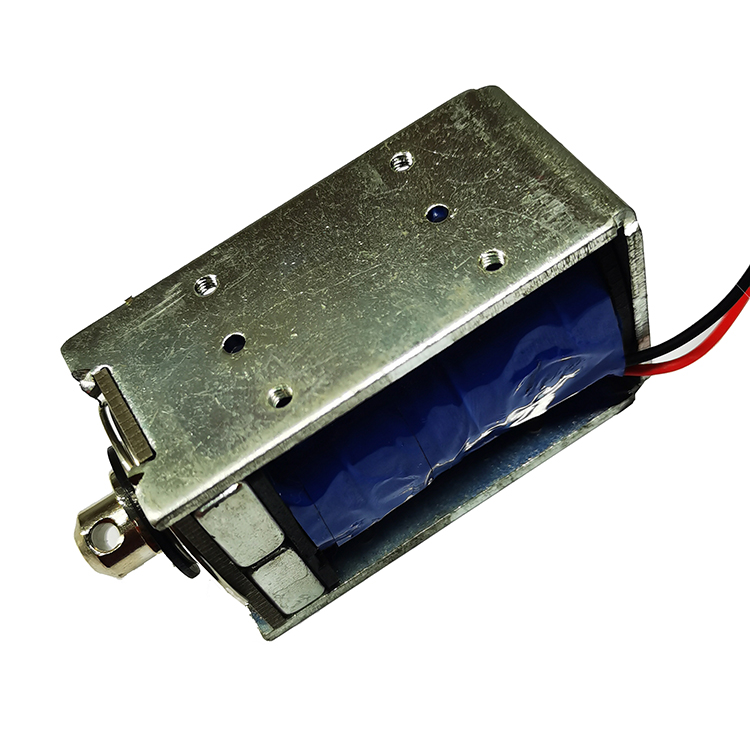

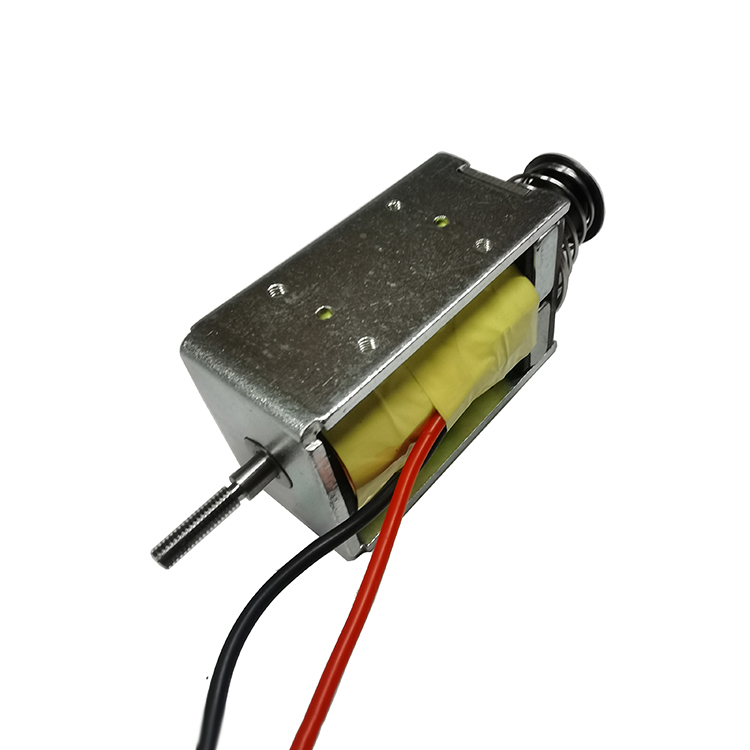

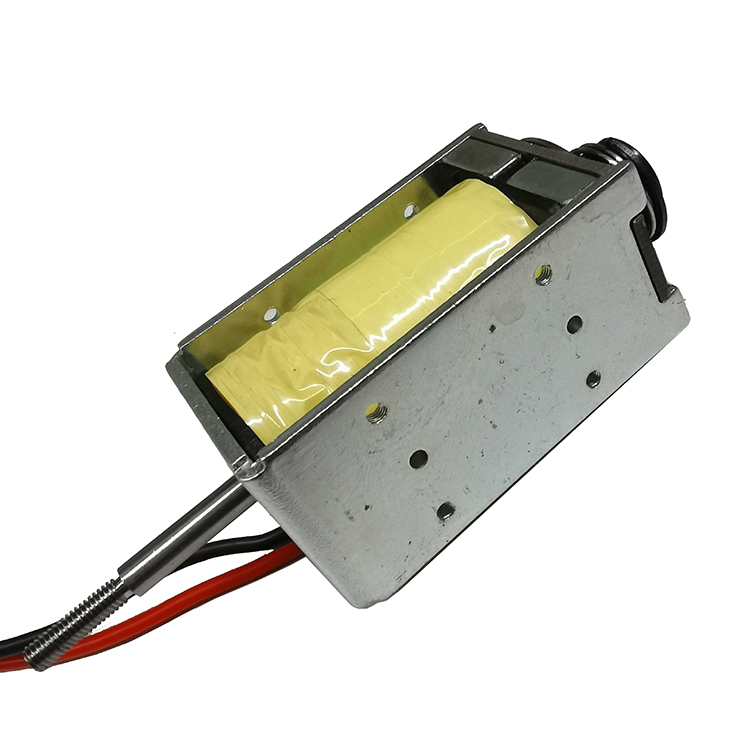

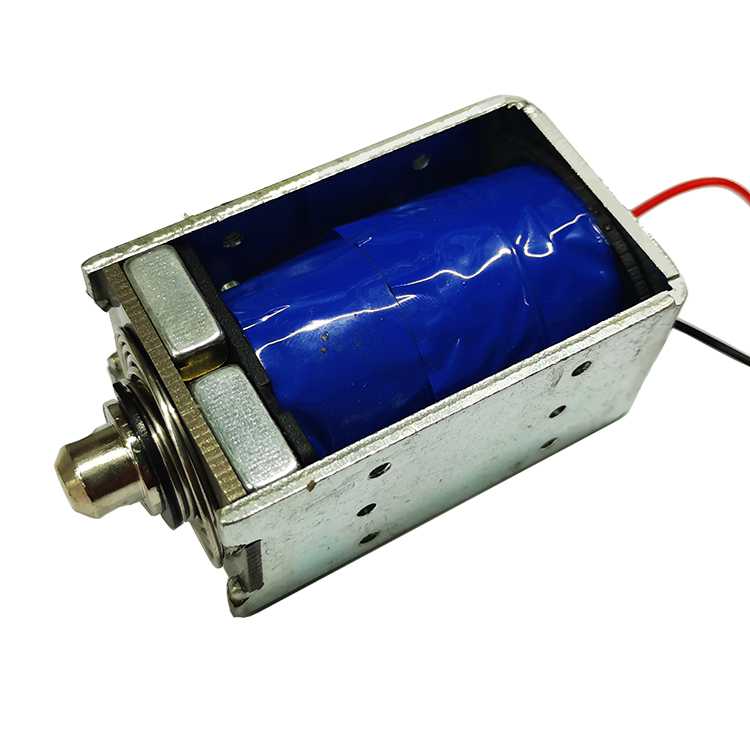

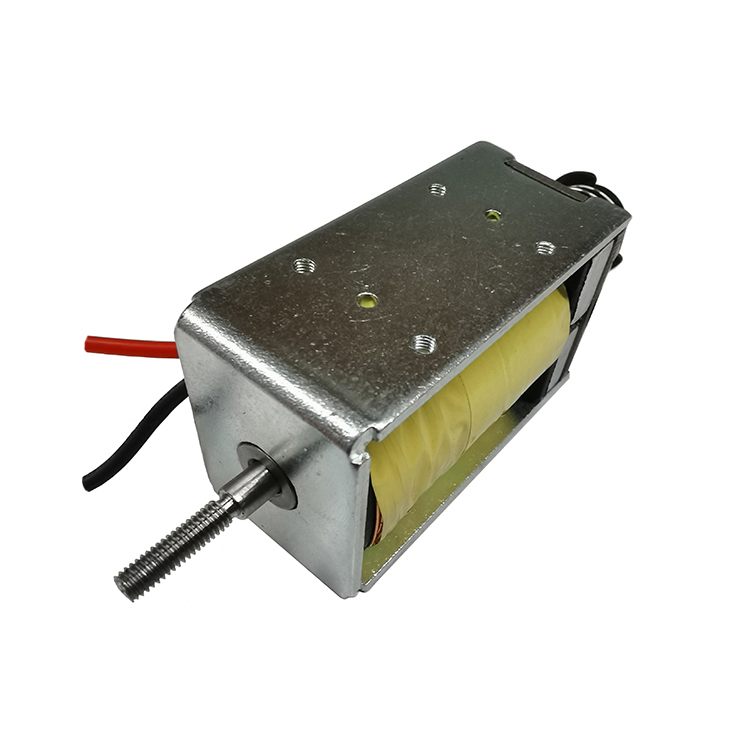

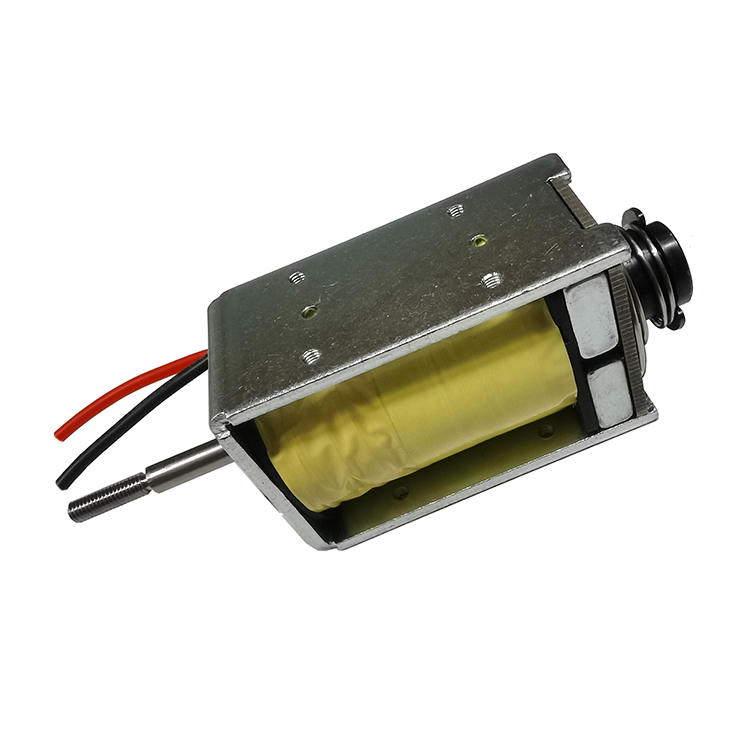

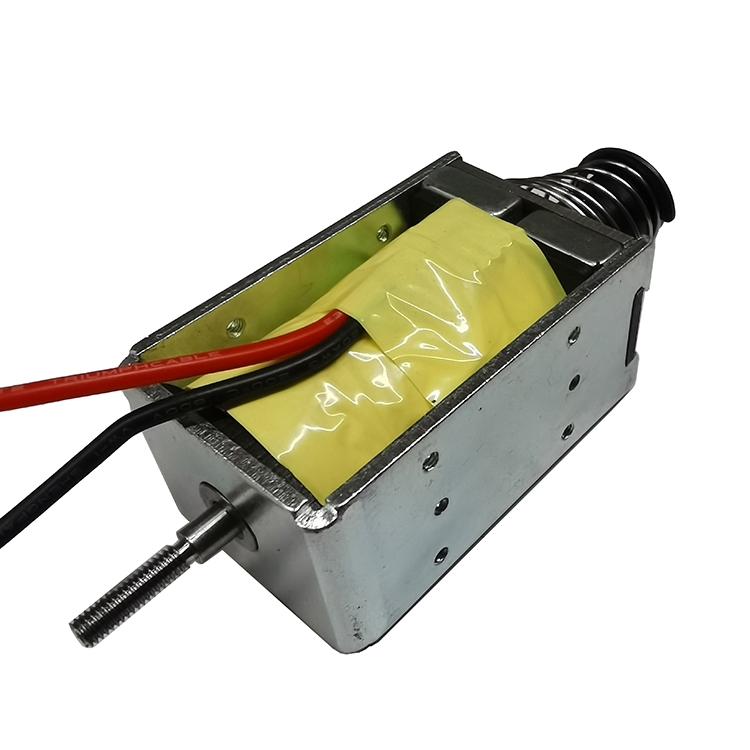

DK1564吸合式单保持式电磁铁
DK1564吸合式单保持式电磁铁
DK1564单保持电磁铁主要应用在各类共享充电桩及自动化机械设备上设备上,产品在断电状态下通过内置磁铁保持在可动组件,通过改变电流方向实现一个弹开与吸合的状态,可动轴连接方式可自定。


DK1564吸合式单保持式电磁铁

 详情说明
基本参数
DK1564单保持电磁铁主要应用在各类共享充电桩及自动化机械设备上设备上,产品在断电状态下通过内置磁铁保持在可动组件,通过改变电流方向实现一个弹开与吸合的状态,可动轴连接方式可自定。
结构及工作原理
Ⅰ 结构组成

DK1564单保持电磁铁由线轴、轭铁、固定铁芯、可动、磁铁、弹簧、电线等基本零件构成。

1564L轭铁、磁铁、固定铁芯组成磁场传递部分;1564L线轴、漆包线、电线等构成磁场激发部分;1564L的可动组件组成磁场动作部分。

Ⅱ 工作原理

在断电状态下,1564L单保持电磁铁的轭铁、固定在磁铁作用下磁化并导磁,使其表面产生的磁场从而吸合动作部分;当产品通反向电时,磁场激发部分产生磁力,并与磁铁生产磁力相互抵消动,动作部分在外力或弹簧作用下弹开;当通正向时吸合。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 180 15 3
功率W(20℃) 12W 24W 48W 110W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
参数介绍
框架尺寸:长64mm *宽30mm*厚度39mm 电压范围:DC6V以上 适合行程:25mm以内 工作样式:单向保持推拉式 保持力: 100N(保持力度大小可自定加工) 复位方式:弹簧/机构

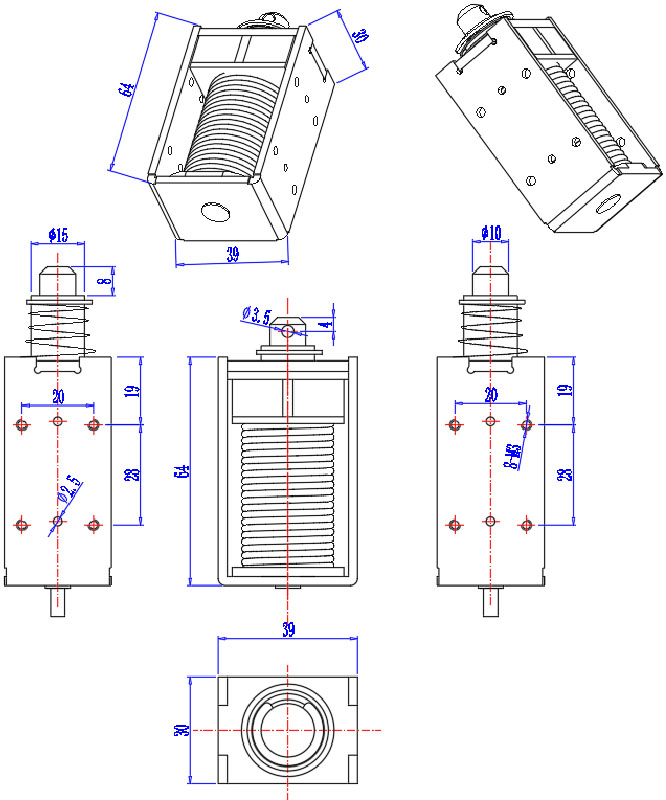

外形尺寸
