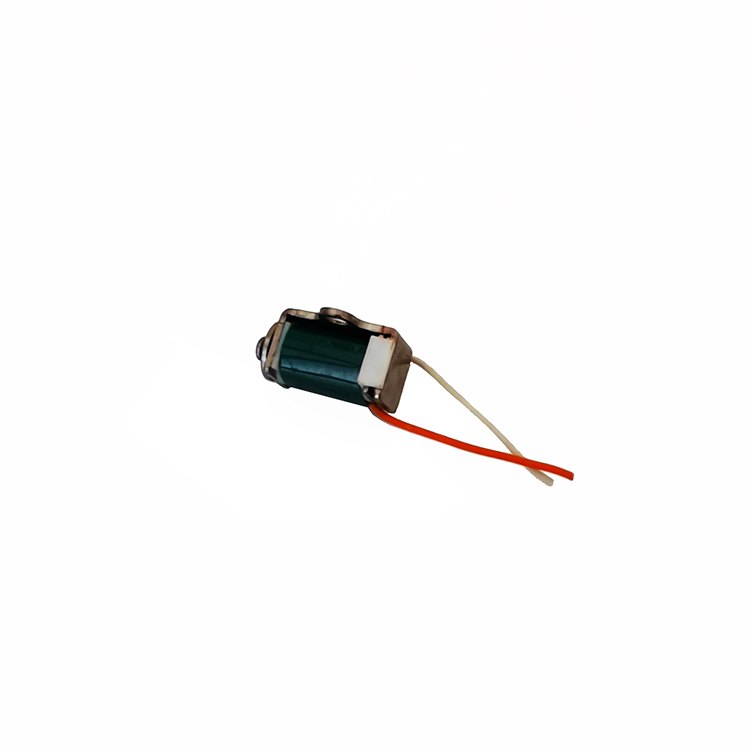

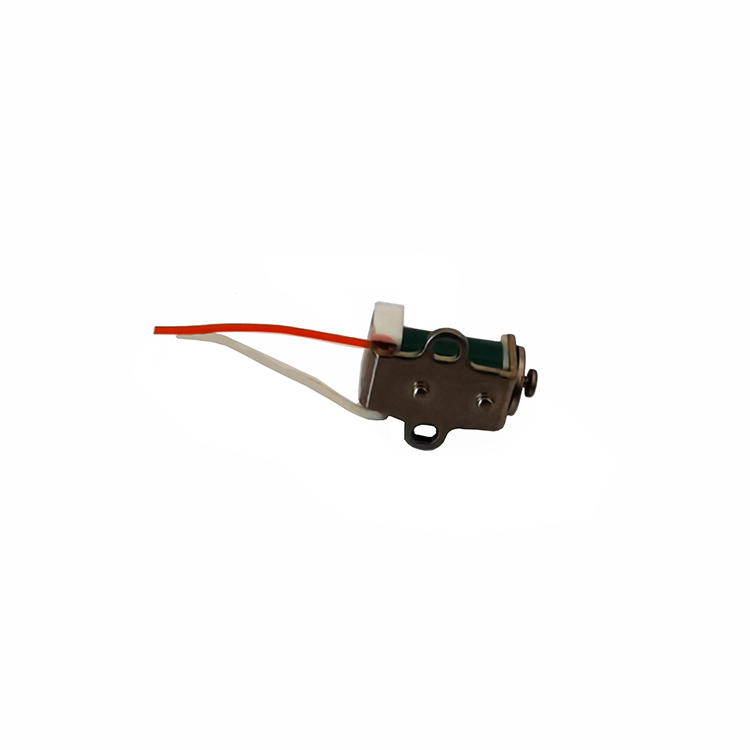

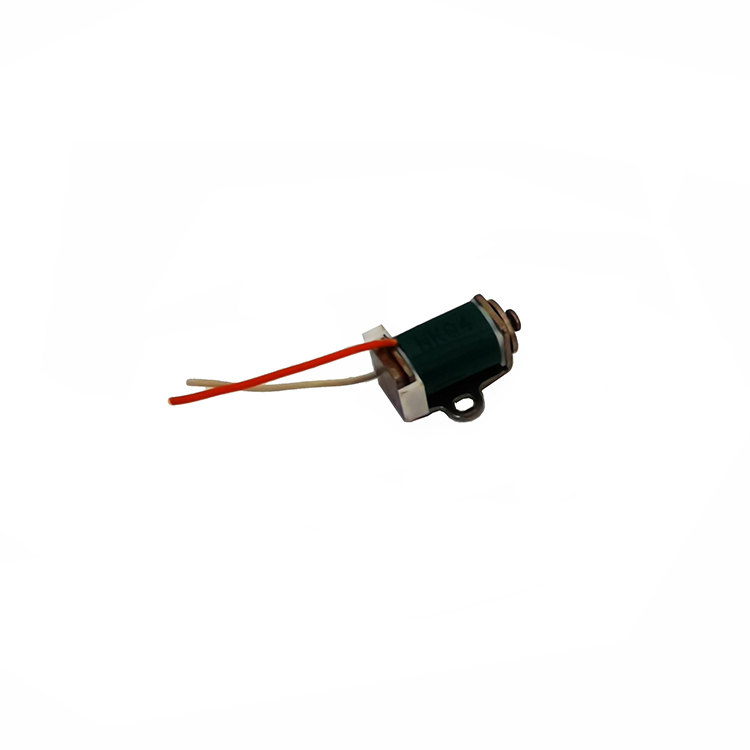

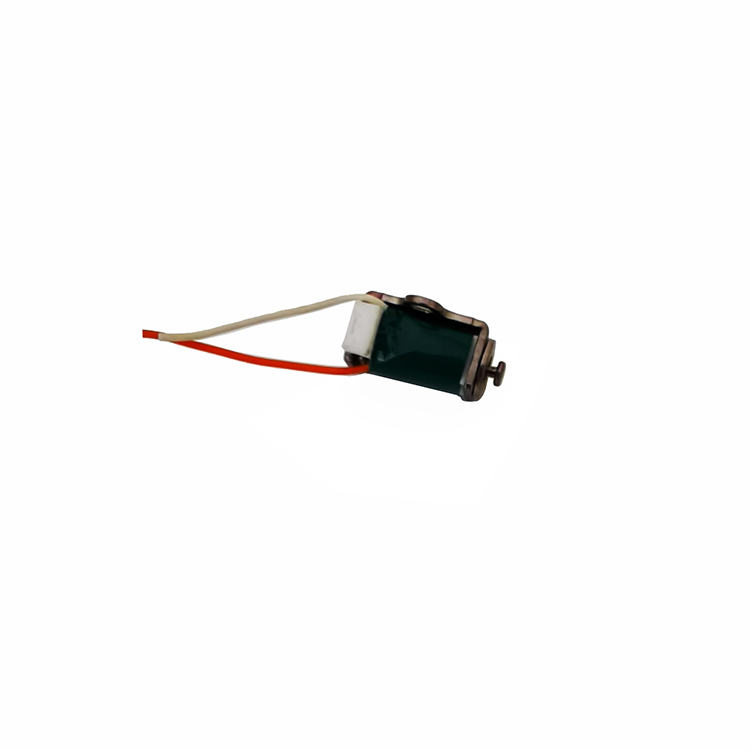

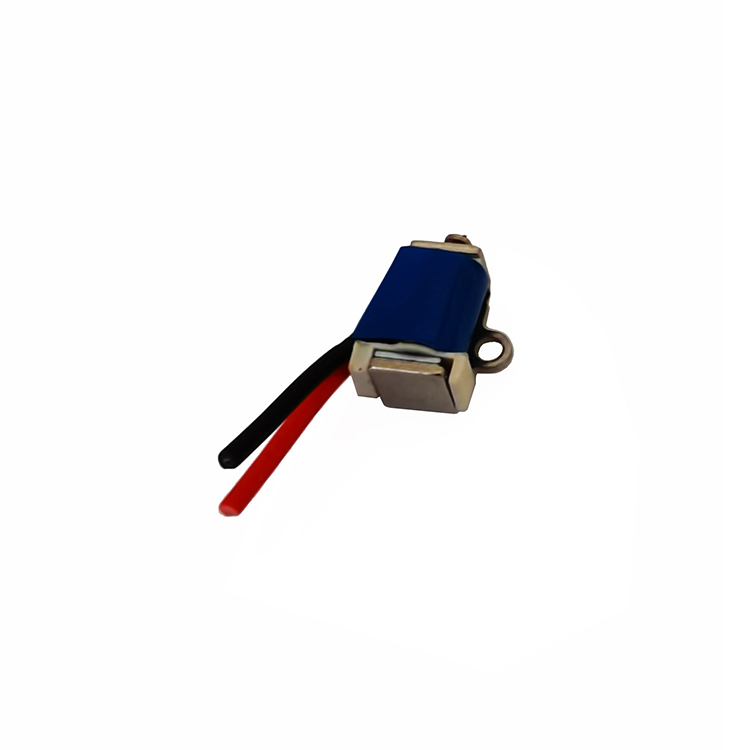

DK0211小型智能储物柜电磁锁
DK0211小型智能储物柜电磁锁
DK0211单保持电磁铁主要应用在各类储物柜设备上,此类型产品通过改变电流方向实现伸缩的动作。


DK0211小型智能储物柜电磁锁

 详情说明
基本参数
DK0211单保持电磁铁主要应用在各类储物柜设备上,此类型产品通过改变电流方向实现伸缩的动作。
结构及工作原理
Ⅰ 结构组成

DK0211单保持电磁铁由线轴、轭铁、固定铁芯、可动、磁铁、电线等基本零件构成。

0211轭铁、磁铁、固定铁芯组成磁场传递部分;0211线轴、漆包线、电线等构成磁场激发部分;0211的可动组件组成磁场动作部分。

Ⅱ 工作原理

在断电状态下,0211单保持电磁铁的轭铁、固定在磁铁作用下磁化并导磁,使其表面产生的磁场从而吸合动作部分;当产品通反向电时,磁场激发部分产生磁力,并与磁铁生产磁力相互抵消动,动作部分在外力或弹簧作用下弹开,当通正向时吸合。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 180 15 3
功率W(20℃) 1W 2W 4W 10W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
参数介绍
电压范围:DC3V以上 适合行程:5mm以内 工作样式:单向保持推拉式 保持力: 1N(保持力度大小可自定加工) 复位方式:弹簧/机构

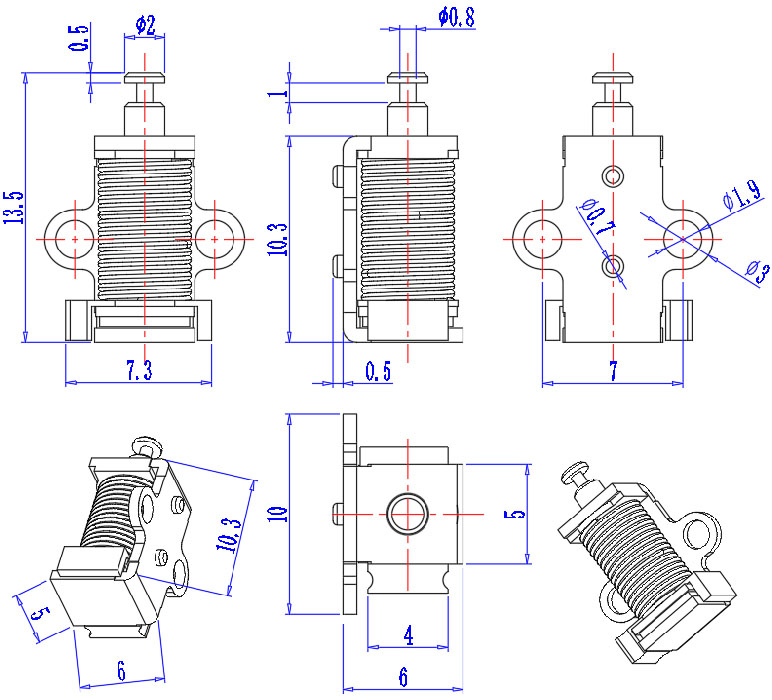

外形尺寸
