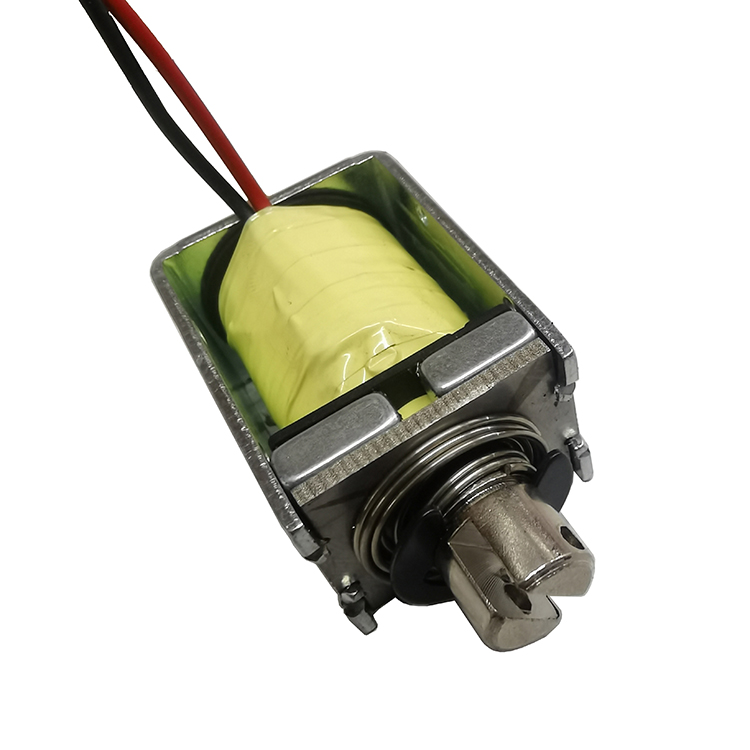

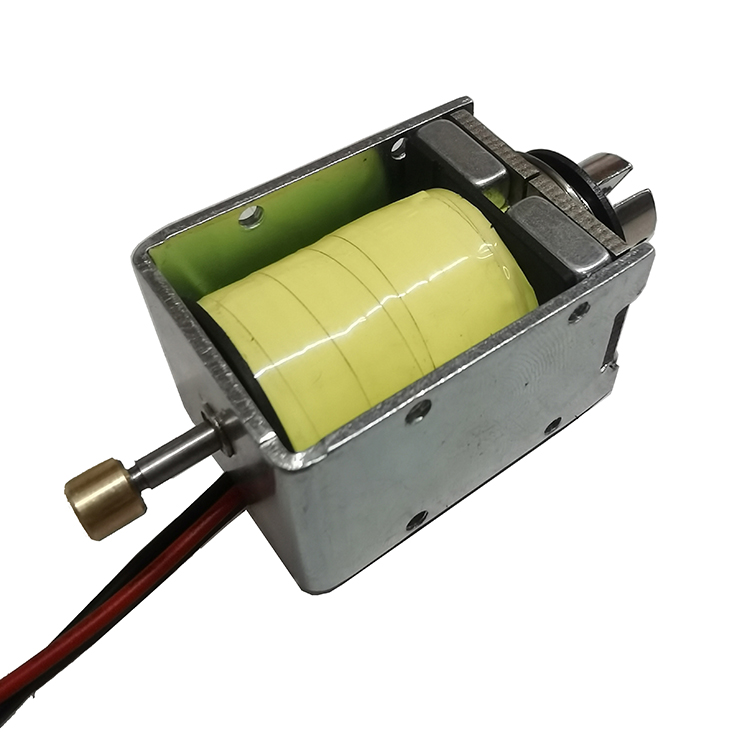

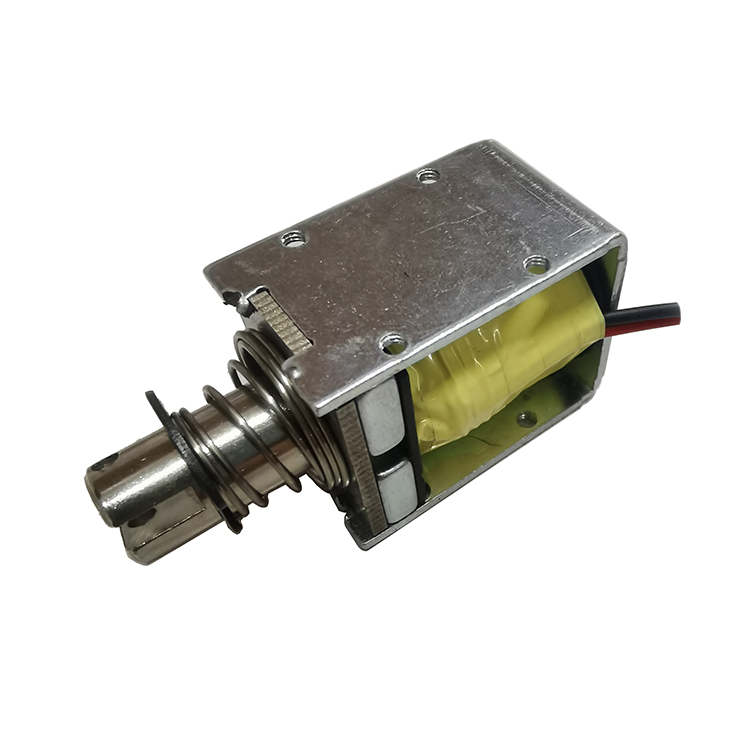

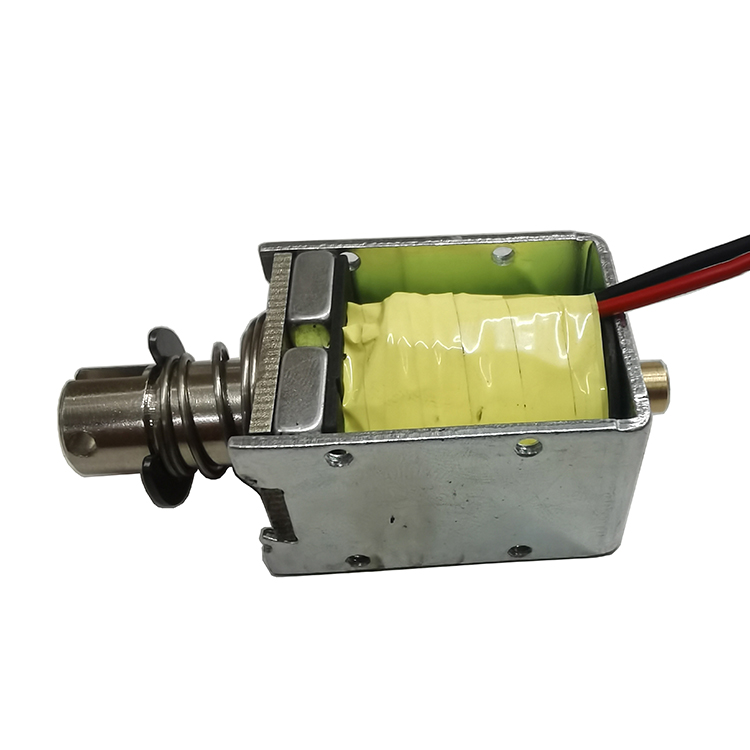

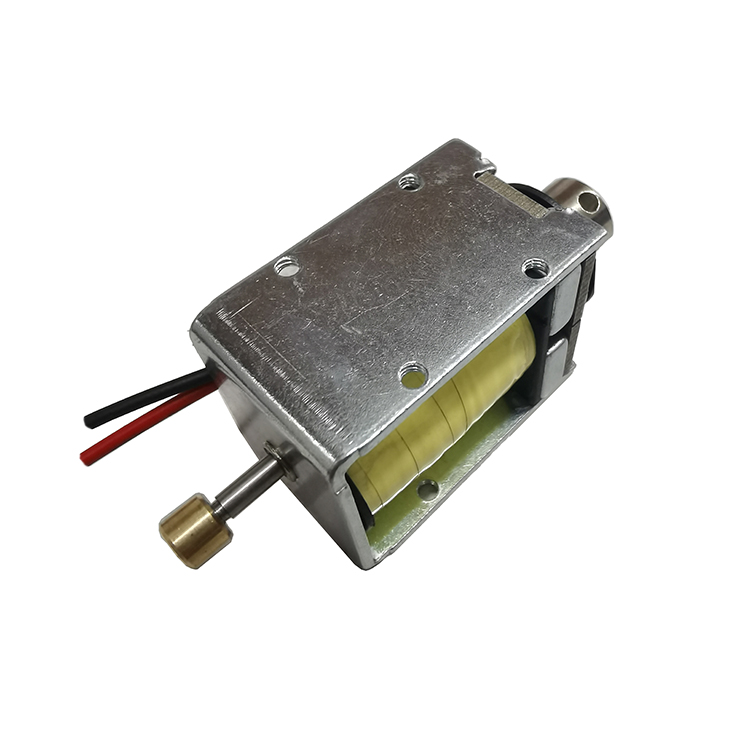

DK1240推拉式单保持电磁铁
DK1240推拉式单保持电磁铁
DK1240单保持电磁铁通过改变电流方向实现伸缩的动作。在断电状态下可以保持在产品的一端。产品采用螺纹安装简单方便。 根据需要可加工成推拉式。


DK1240推拉式单保持电磁铁

 详情说明
基本参数
DK1240单保持电磁铁通过改变电流方向实现伸缩的动作。在断电状态下可以保持在产品的一端。产品采用螺纹安装简单方便。 根据需要可加工成推拉式。
结构及工作原理
Ⅰ 结构组成

DK1240单保持电磁铁由线轴、轭铁、固定铁芯、可动、导杆、挡块、磁铁、弹簧、电线等基本零件构成。

1240轭铁、磁铁、固定铁芯组成磁场传递部分;1240线轴、漆包线、电线等构成磁场激发部分;1240的可动、导杆、挡块组成磁场动作部分。

Ⅱ 工作原理

在断电状态下,1240单保持电磁铁的轭铁、固定在磁铁作用下磁化并导磁,使其表面产生的磁场从而吸合动作部分;当产品通反向电时,磁场激发部分产生磁力,并与磁铁生产磁力相互抵消动,动作部分在外力或弹簧作用下弹开;,当通正向时吸合。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%


连续通电 间隔通电
最长通电时间(秒) 180 15 3
功率W(20℃) 4.5W 9W 18W 50W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
参数介绍
框架尺寸:长40mm*宽24mm*厚度29mm 电压范围:DC3V以上 适合行程:15mm以内 工作样式:单向保持推拉式 保持力: 20N(保持力度大小可自定加工) 复位方式:弹簧/机构
外形尺寸
