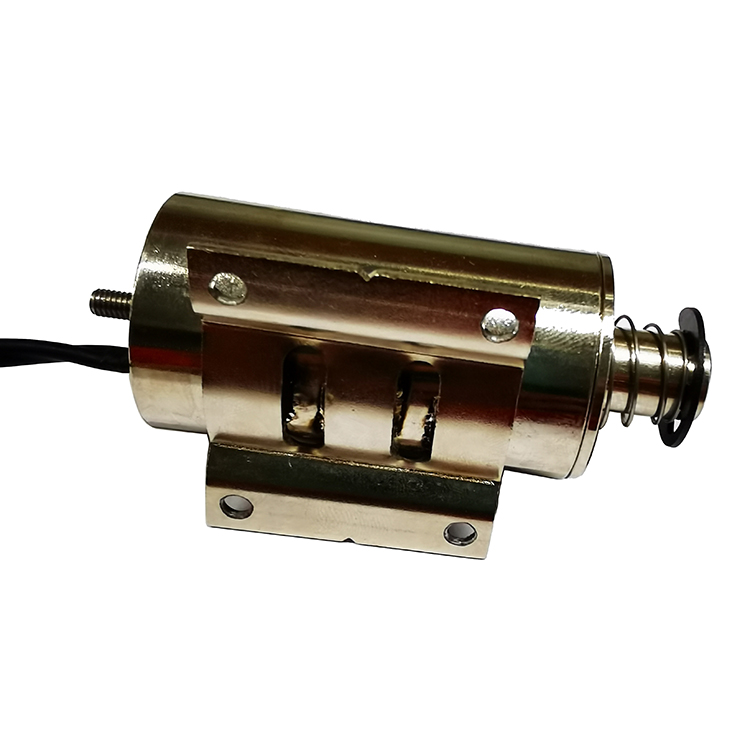

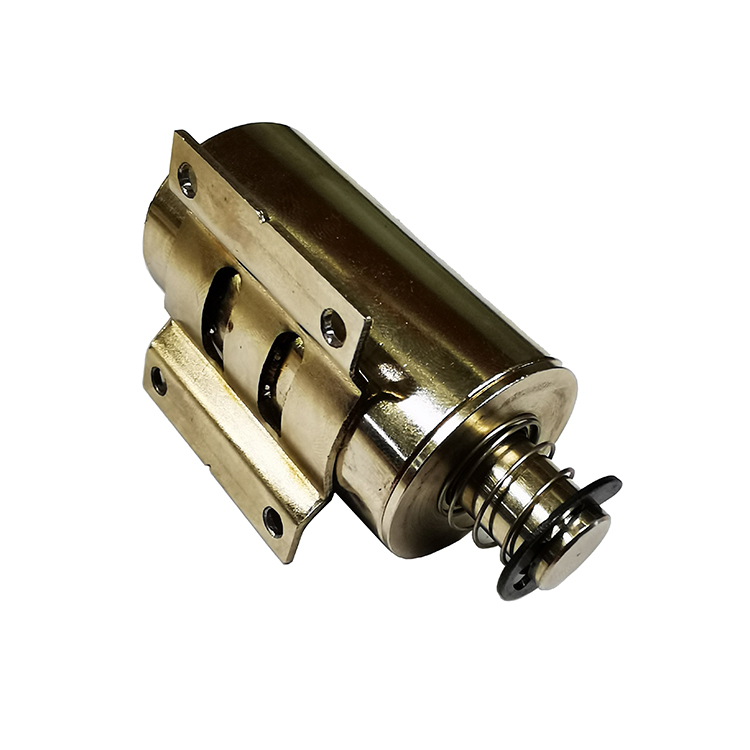

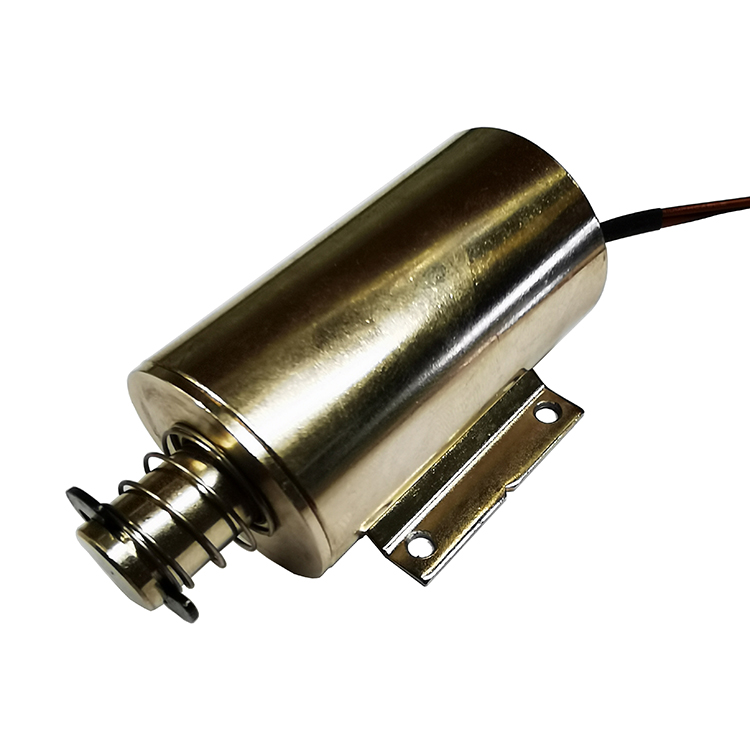

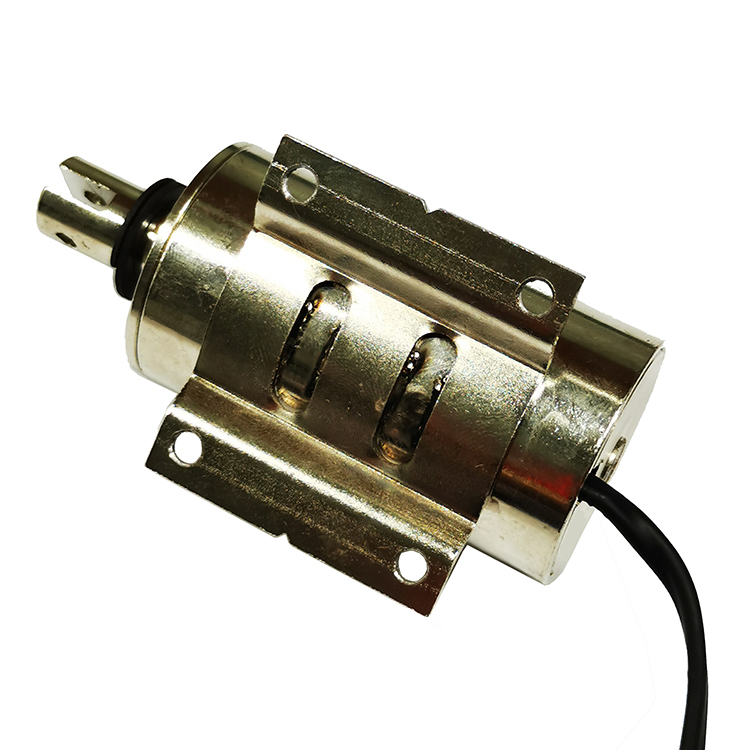

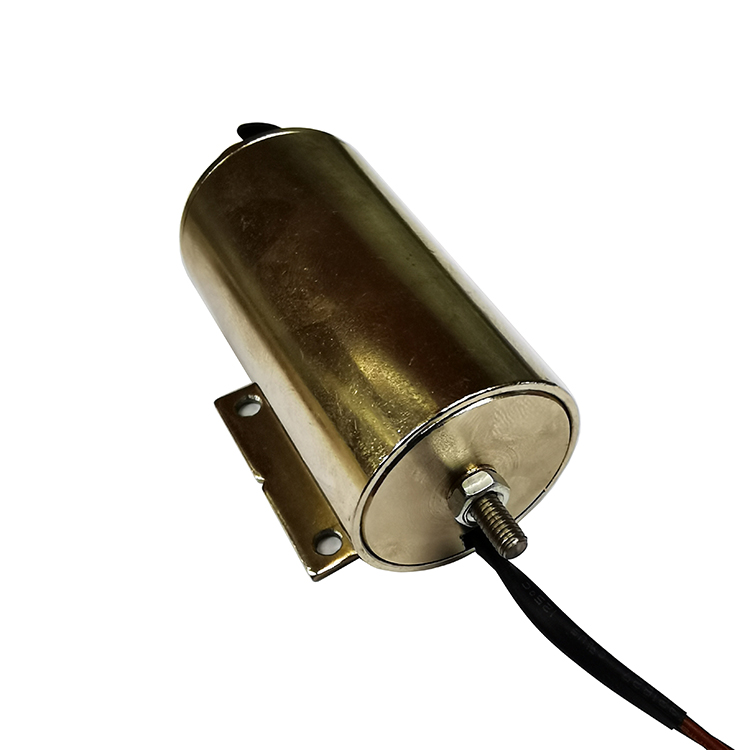

DO3257分检机推拉电磁铁
DO3257分检机推拉电磁铁
DO3257圆管推拉电磁铁适用于各类立体车库、机械分选、机械自动化设备等上面。此产品直径为32mm,圆管长度为57mm,可动直径12 mm,推杆直径2-4mm,适合行程18mm以内;采用螺纹安装或采用安装板固定;根据需要可加要成推、拉等结构样式。


DO3257分检机推拉电磁铁

 详情说明
基本参数
DO3257圆管推拉电磁铁适用于各类立体车库、机械分选、机械自动化设备等上面。此产品直径为32mm,圆管长度为57mm,可动直径12 mm,推杆直径2-4mm,适合行程18mm以内;采用螺纹安装或采用安装板固定;根据需要可加要成推、拉等结构样式。
结构及工作原理
Ⅰ 结构组成

DO3257圆管电磁铁由线轴+铜管、圆管铁、前盖、后盖、可动、导杆、电线等基本零件构成。推式结构增加推杆、导块等。

3257圆铁管、前盖、后盖组成磁场传递部分;3257线轴、漆包线、电线等构成磁场激发部分;3257可动、导杆、挡块组成的磁场作用部分。

Ⅱ 工作原理

漆包线绕在线轴下,当对3257电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分与磁场作用部分,使其产生两个不同极性,利用异性相吸的原理来实现动作,断电时弹簧进行复位。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 180 12 5
功率W(20℃) 13W 26W 52W 120W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
现货参数
工作电压:DC-24V 额定电阻:22Ω 耐温等级:F极155℃ 耐电压:AC1200V10mA 1S
额定电流:1.08A 工作行程:12mm 工作频率:50%ED 工作温度: -5℃~+55℃
额定功率:26W 复位方式: 弹簧 产品寿命:50万次 使用条件:-40℃~+80℃

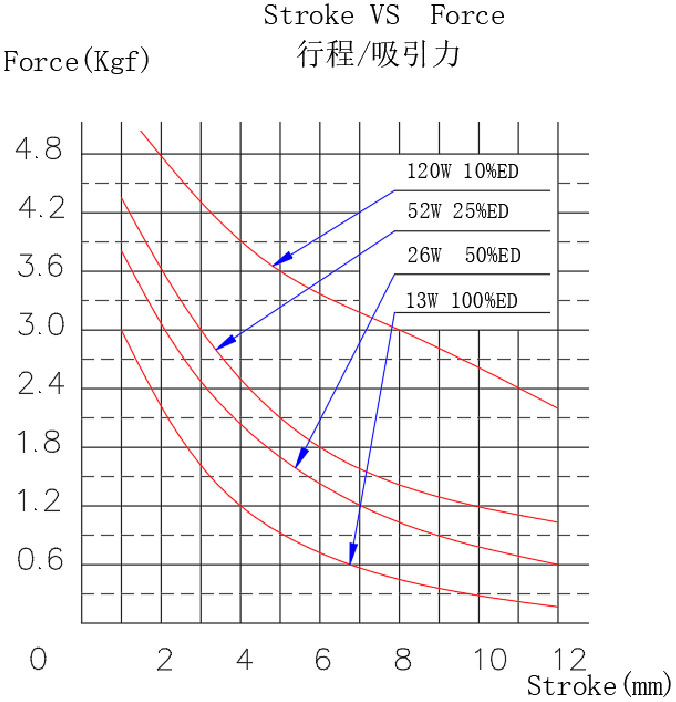

力量参数
外形尺寸
