DO1632圆管推拉电磁铁
DO1632圆管推拉电磁铁

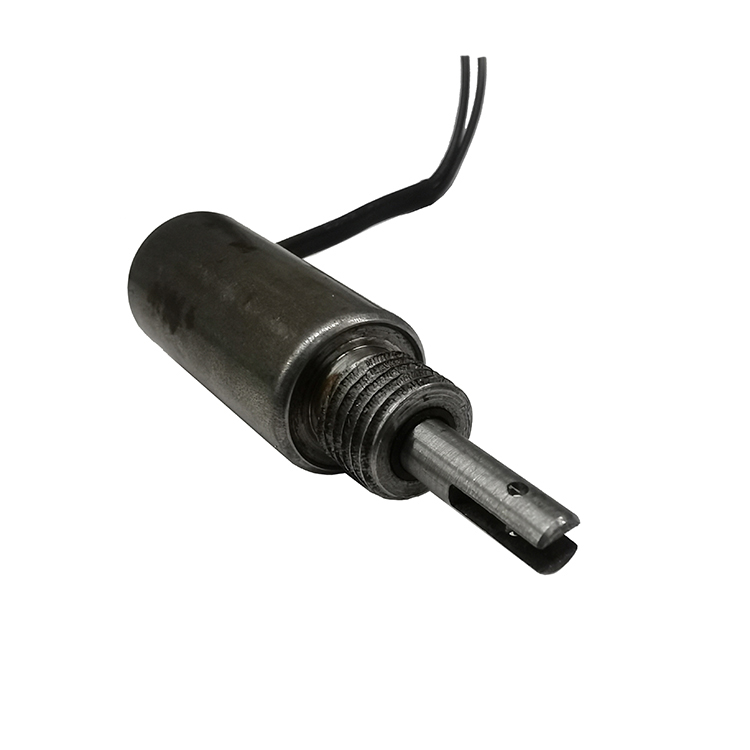

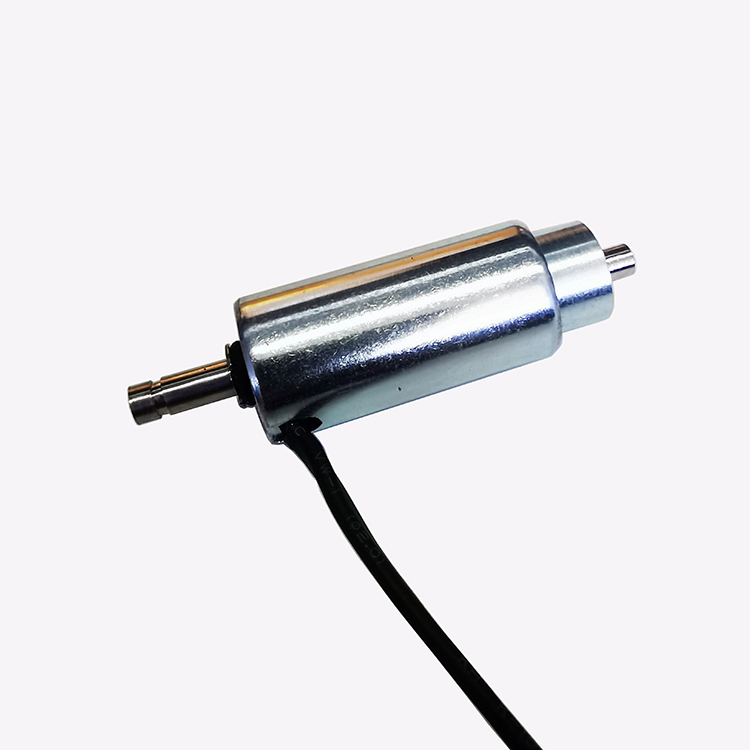

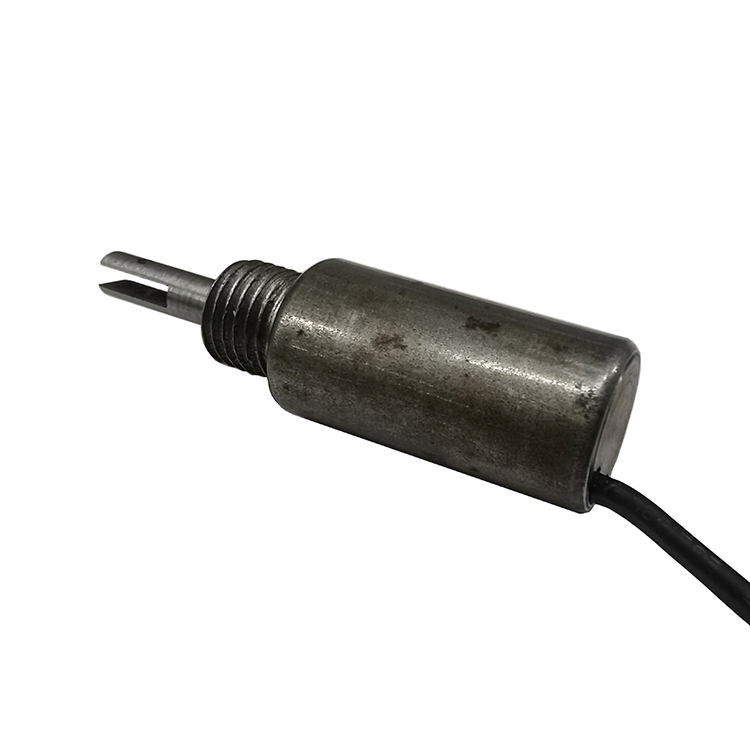

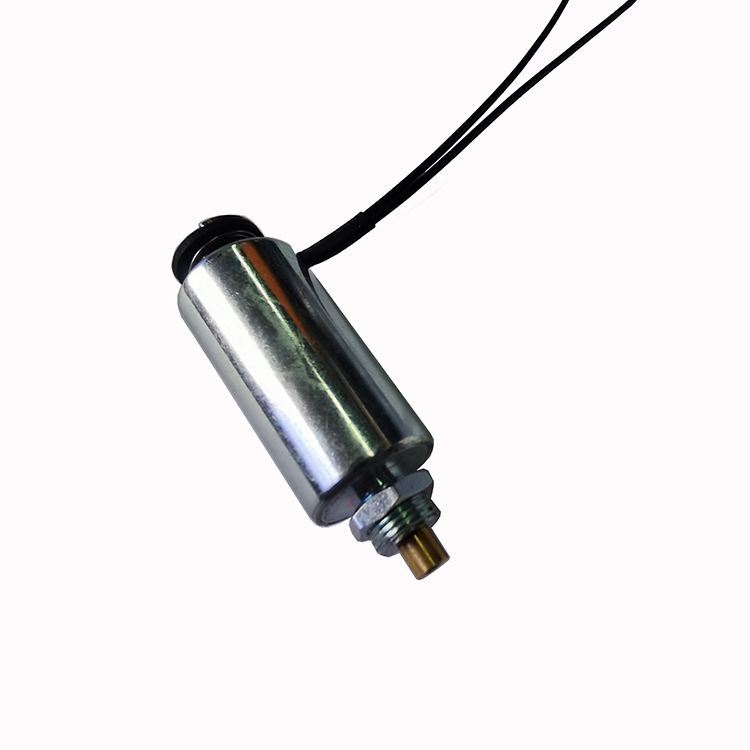

DO1634纺织机电磁铁采用了直径16mm的管料加工而成,采用外螺纹或者卡位安装。此款产品外径为16mm主体长为32mm,可动轴尺寸为8mm,外置复位弹簧,适合行程8mm以内,可根据需加工成推、拉等方式。


DO1632圆管推拉电磁铁

 详情说明
基本参数
DO1634纺织机电磁铁采用了直径16mm的管料加工而成,采用外螺纹或者卡位安装。此款产品外径为16mm主体长为32mm,可动轴尺寸为8mm,外置复位弹簧,适合行程8mm以内,可根据需加工成推、拉等方式。
结构及工作原理
Ⅰ 结构组成

DO1634圆管电磁铁由线轴、圆管铁、后盖、可动、导杆、轴套、电线等基本零件构成。

DO1634圆铁管、后盖组成磁场传递部分;1634线轴、漆包线、电线等构成磁场激发部分;DO1634可动、导杆组成的磁场作用部分。

Ⅱ 工作原理

漆包线绕在线轴下,当对1634电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分与磁场作用部分,使其产生两个不同极性,利用异性相吸的原理来实现动作,断电时弹簧进行复位。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100%> 100%> 50%> 25%> 10%>
连续通电> 间隔通电>
最长通电时间(秒)> ∞> 180> 15> 3>
功率W(20℃)> 5W> 10W> 20W> 25W>
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压>
现货参数
工作电压:DC-24V 额定电阻:57.6Ω 耐温等级:F极155℃ 耐电压:AC1200V10mA 1S
额定电流:0.4A 工作行程:5mm 工作频率:50%ED 工作温度: -5℃~+55℃
额定功率:10W 复位方式: 弹簧 产品寿命:50万次 使用条件:-40℃~+80℃
力量参数
外形尺寸
