DO1325圆管式电磁铁
DO1325圆管式电磁铁

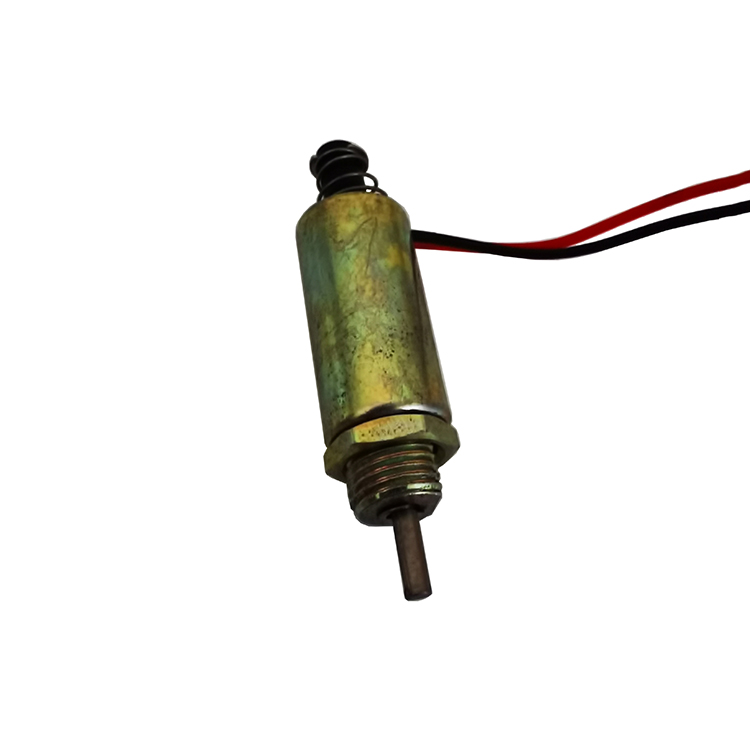

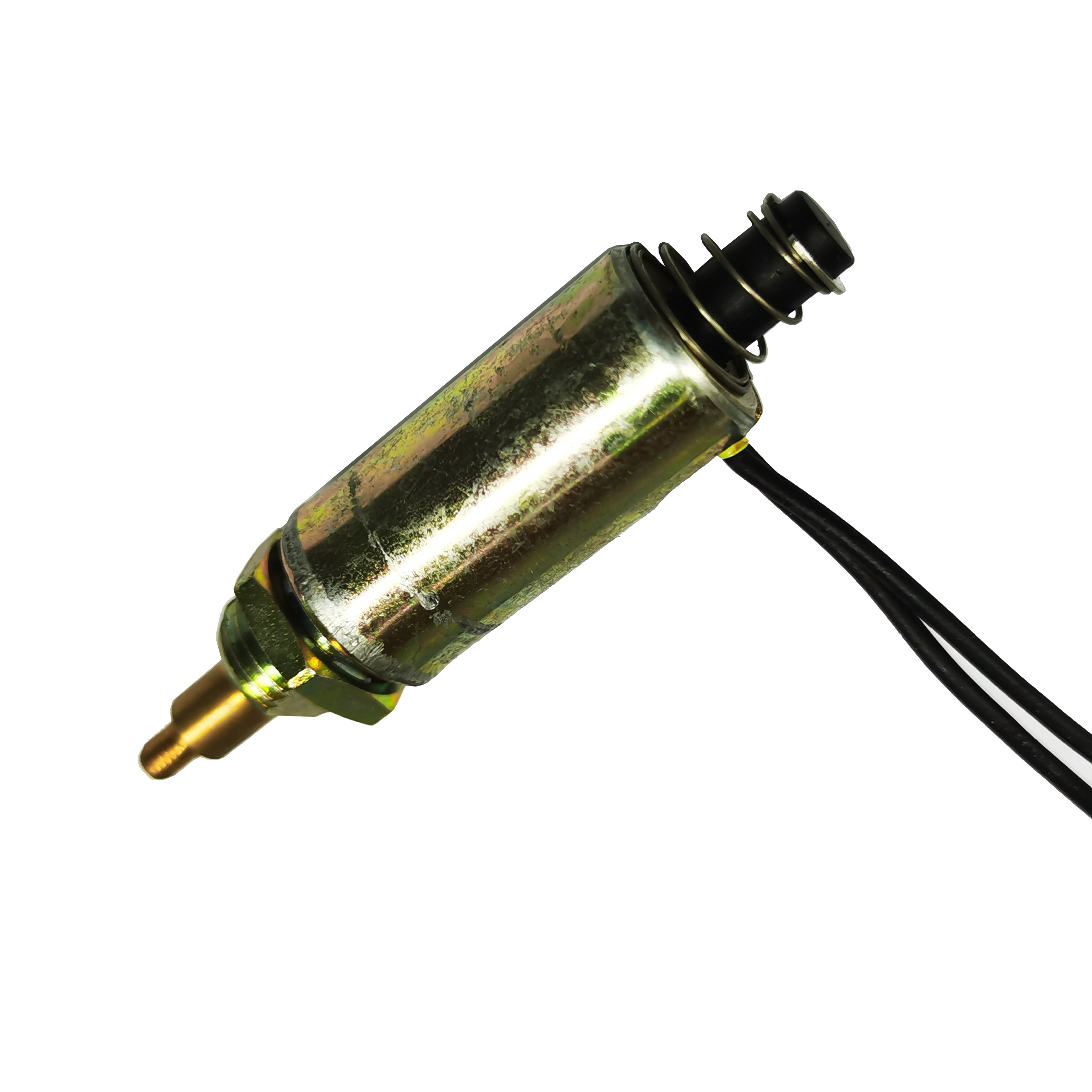

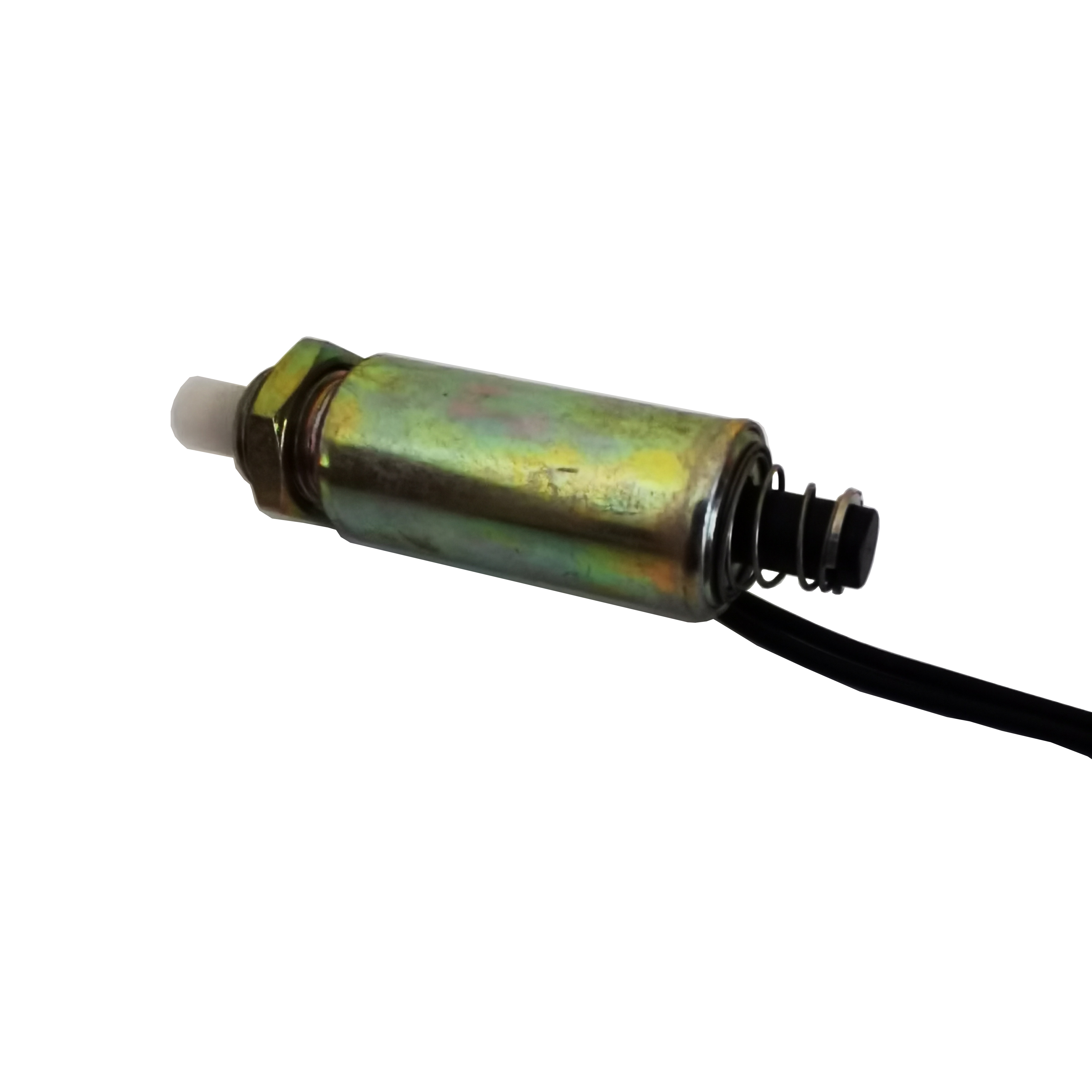

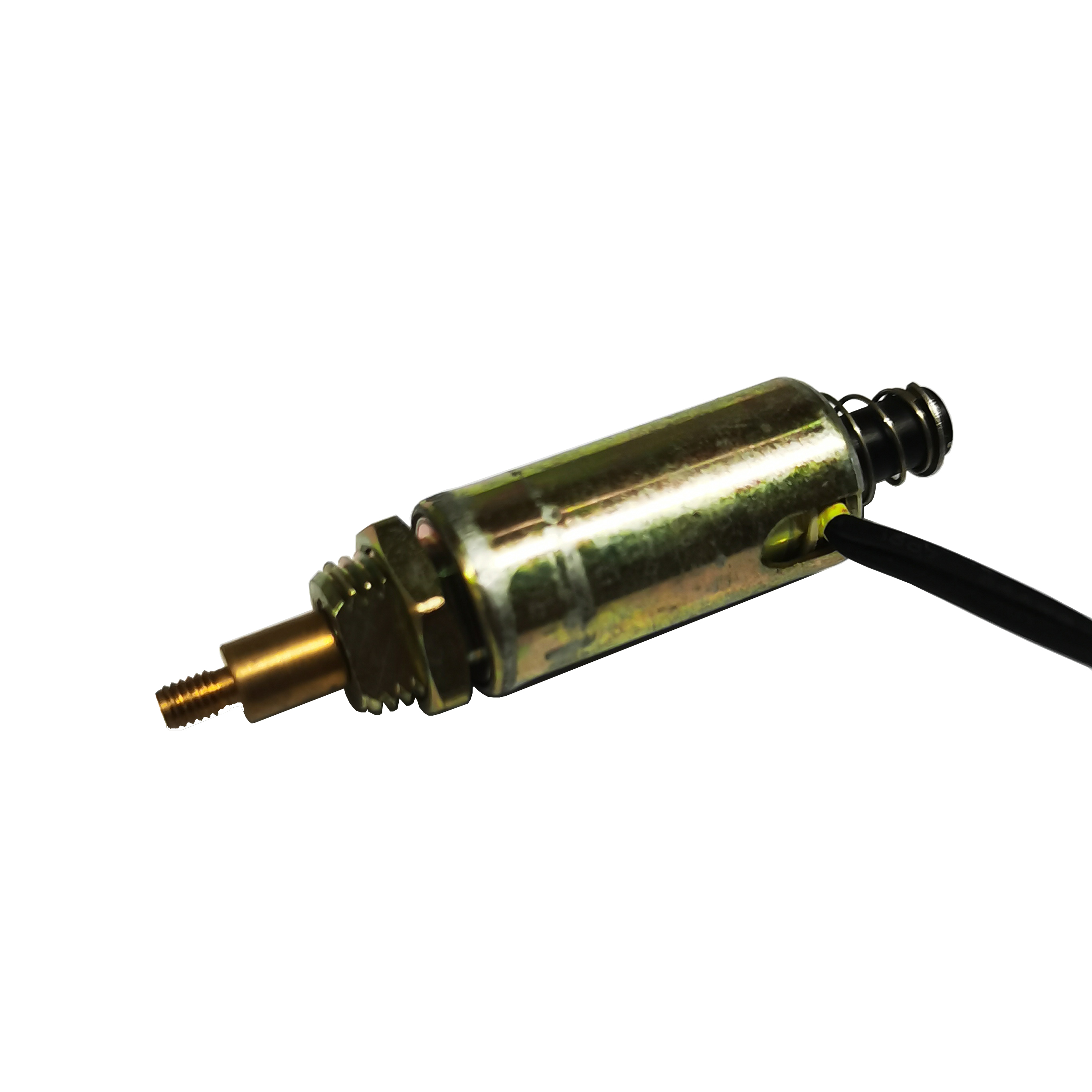

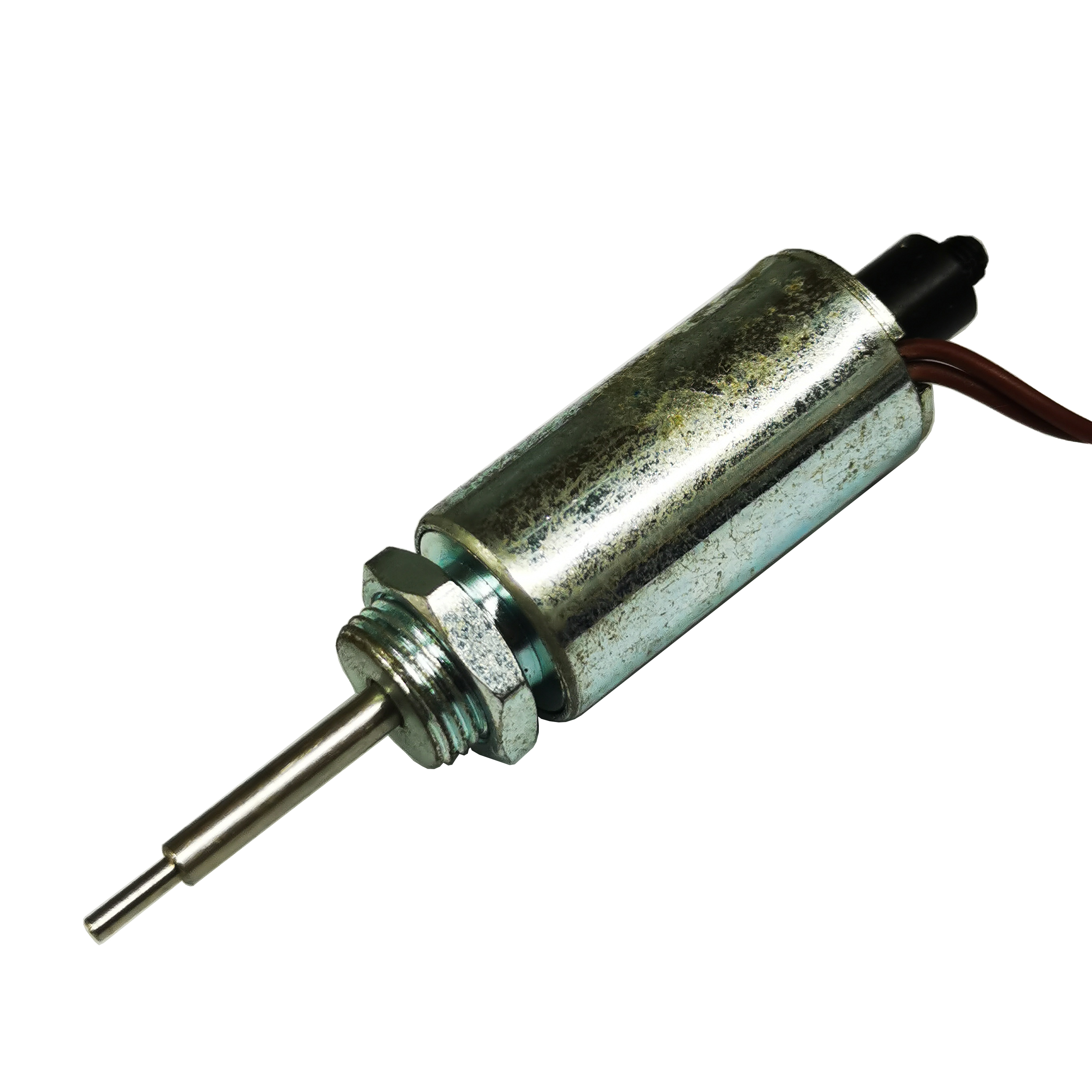

DO1325圆管电磁铁采用了直径13mm的管料加工而成,外置螺纹或卡位安装。此款产品外径为13mm主体长为25mm,可动轴尺寸为5mm,推杆尺寸为1.5~2.5mm之间,适合行程7mm以内,工作电压DC48V以下。可根据需加工成推、拉等方式。


DO1325圆管式电磁铁

 详情说明
基本参数
DO1325圆管电磁铁采用了直径13mm的管料加工而成,外置螺纹或卡位安装。此款产品外径为13mm主体长为25mm,可动轴尺寸为5mm,推杆尺寸为1.5~2.5mm之间,适合行程7mm以内,工作电压DC48V以下。可根据需加工成推、拉等方式。
结构及工作原理
Ⅰ 结构组成

此款产品由圆铁管、后盖、固定、可动、导杆、挡块、弹簧、电线、铜管、轴套、线轴等基本零件构成。

DO1325圆铁管、固定、后盖组成磁场传递部分;1325线轴、漆包线、电线等构成磁场激发部分;DO1325可动、导杆等组成的磁场作用部分。

Ⅱ 工作原理

漆包线绕在线轴下,当对1325电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分与磁场作用部分,使其产生两个不同极性,利用异性相吸的原理来实现动作,断电时弹簧进行复位。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 150 10 5
功率W(20℃) 3.5W 7W 14W 30W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。选择时请注意核算所需要的电流,核算公式:
电阻=电压*电压/功率                                    电流=功率/电压
现货参数
工作电压:DC-12V 额定电阻:20.6Ω 耐温等级:F极155℃ 耐电压:AC1200V10mA 1S
额定电流:0.58A 工作行程:5mm 工作频率:50%ED 工作温度: -5℃~+55℃
额定功率:7W 复位方式: 弹簧 产品寿命:50万次 使用条件:-40℃~+80℃

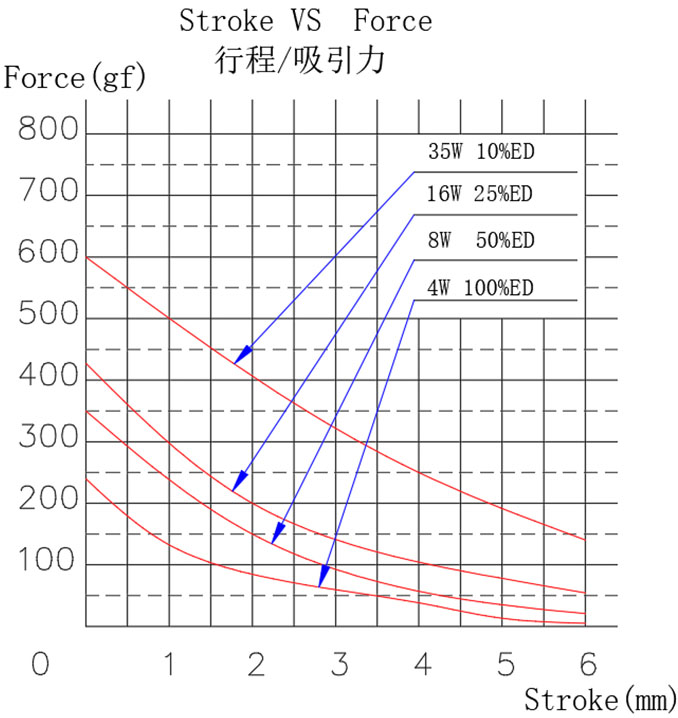

力量参数
外形尺寸
