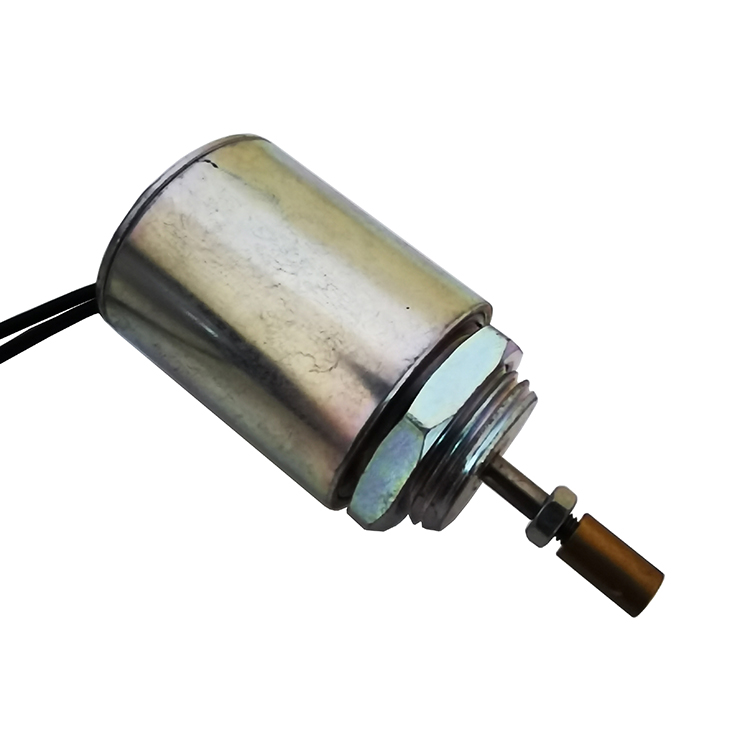

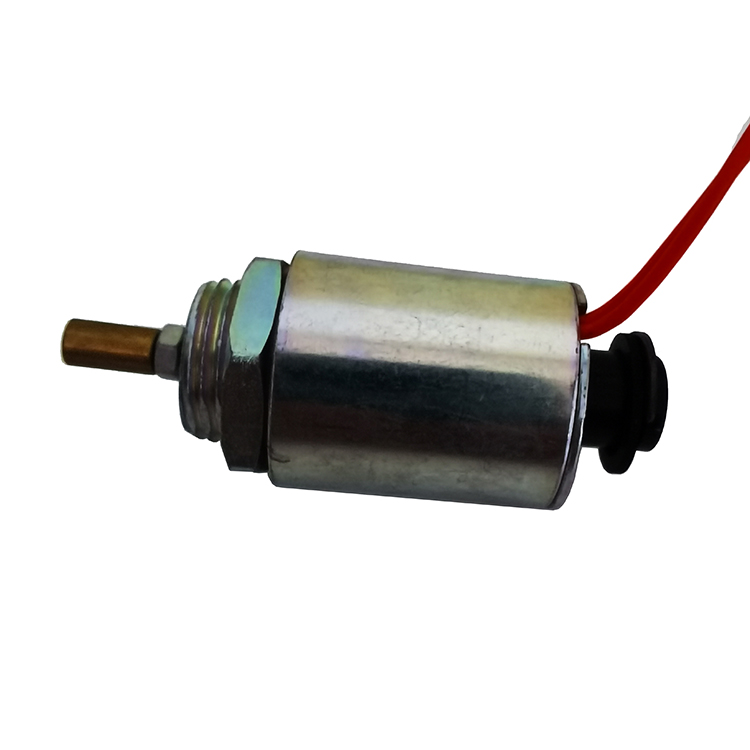

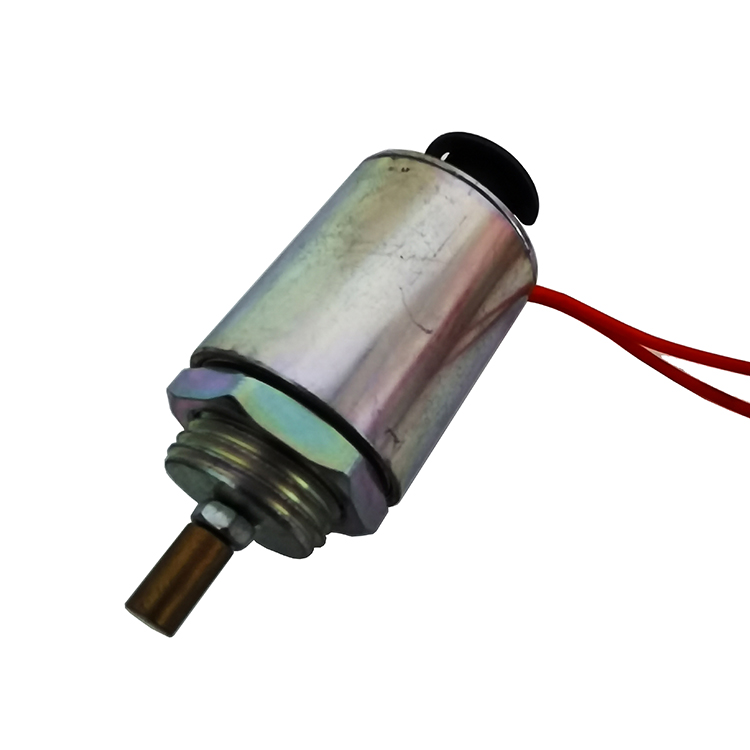

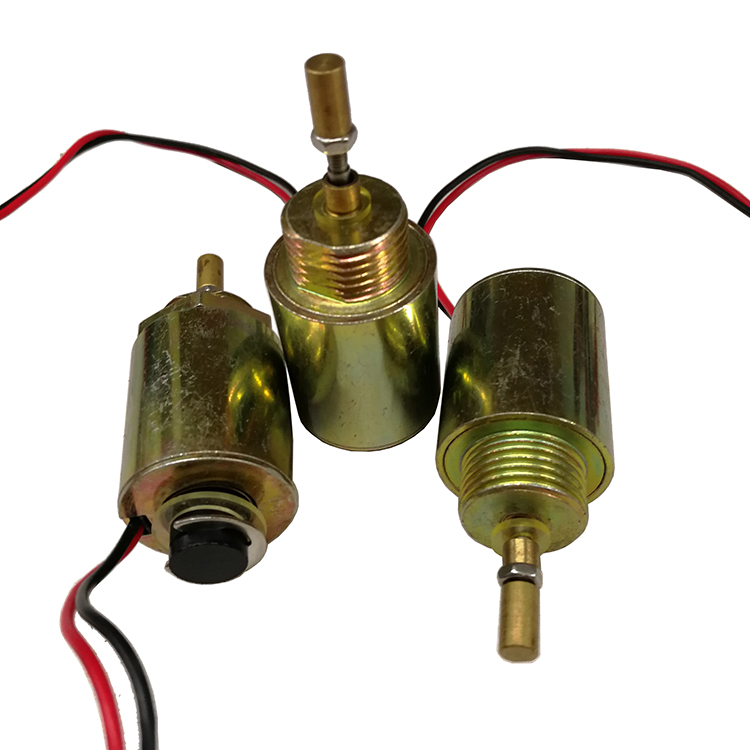

DO2530绣花机圆管电磁铁
DO2530绣花机圆管电磁铁
DO2530圆管推拉电磁铁专业用于纺织机械,用于绣花机上,因为其精准的行程,专业的防尘措施,保证了产品的寿合能达到50万次以上,产品直径为25mm,管长度为30mm,可动直径12 mm,推杆直径3mm,采用M20螺纹安装并配套提供螺母,方便安装,产品内部外部均采用消音措施及轴承配合具有长寿命低噪音。


DO2530绣花机圆管电磁铁

 详情说明
基本参数
DO2530圆管推拉电磁铁专业用于纺织机械,用于绣花机上,因为其精准的行程,专业的防尘措施,保证了产品的寿合能达到50万次以上,产品直径为25mm,管长度为30mm,可动直径12 mm,推杆直径3mm,采用M20螺纹安装并配套提供螺母,方便安装,产品内部外部均采用消音措施及轴承配合具有长寿命低噪音。
结构及工作原理
Ⅰ 结构组成

DO2530圆管电磁铁由线轴、圆管铁、前盖、后盖、可动、导杆、缓冲垫圈、轴承、挡块、电线等基本零件构成。

2530圆铁管、前盖、后盖组成磁场传递部分;2530线轴、漆包线、电线等构成磁场激发部分;2530可动、导杆、挡块组成的磁场作用部分。

Ⅱ 工作原理

漆包线绕在线轴下,当对2530电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分与磁场作用部分,使其产生两个不同极性,利用异性相吸的原理来实现动作,断电时弹簧进行复位。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 180 15 3
功率W(20℃) 4.5W 9W 18W 40W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
现货参数
工作电压:DC-24V 额定电阻:57.6Ω 耐温等级:F极155℃ 耐电压:AC1200V10mA 1S
额定电流:0.42A 工作行程:10mm 工作频率:50%ED 工作温度: -5℃~+55℃
额定功率:10W 复位方式: 弹簧 产品寿命:50万次 使用条件:-40℃~+80℃

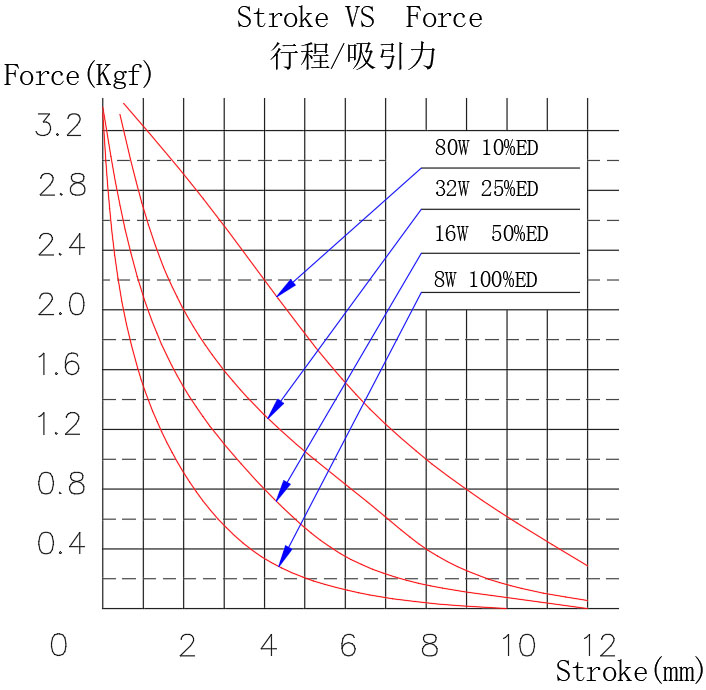

力量参数

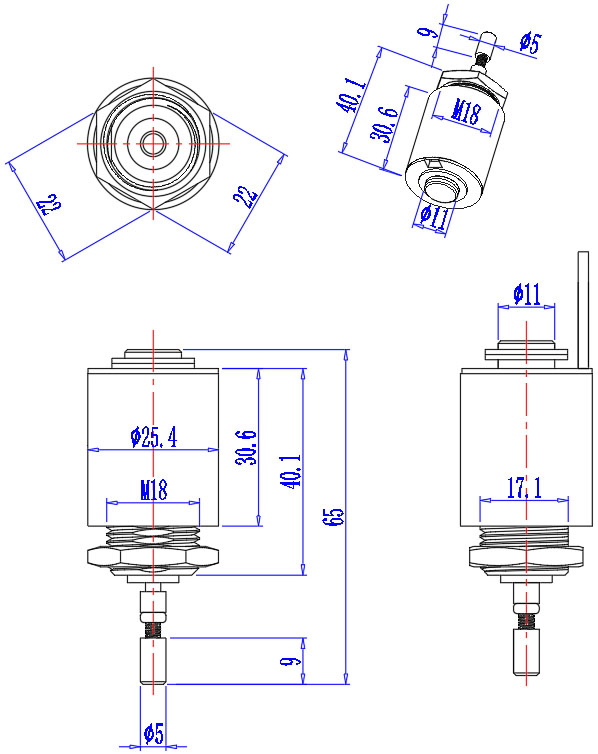

外形尺寸
