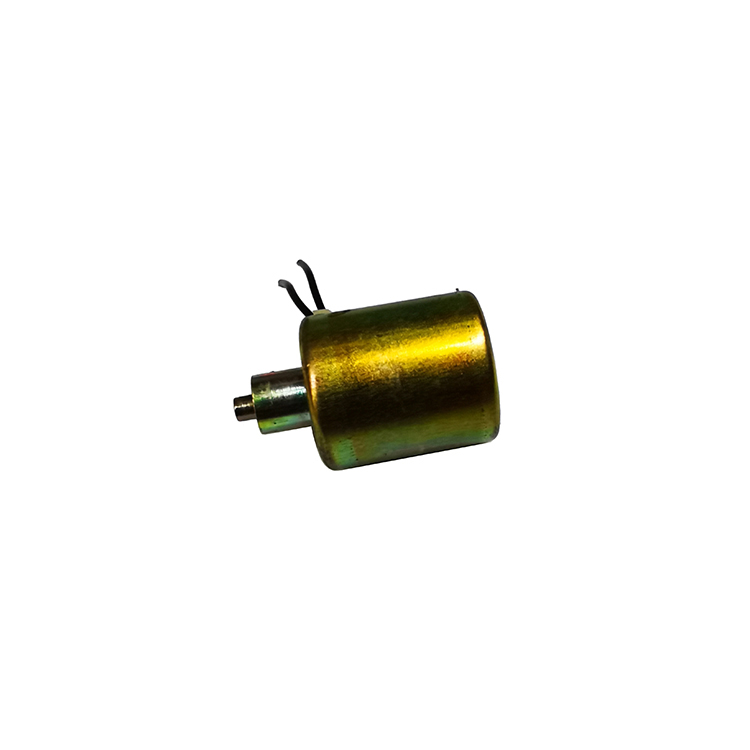

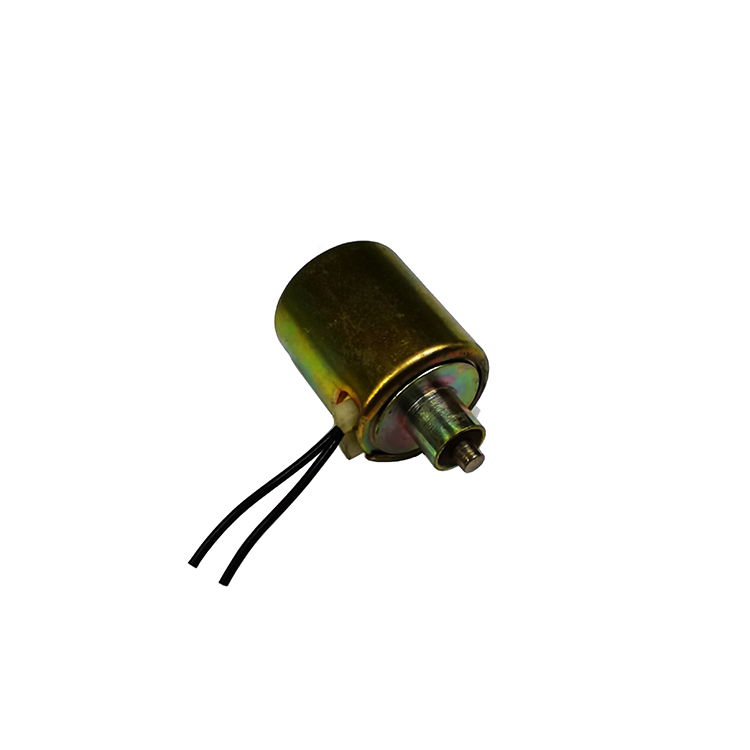

DO1618内置弹簧吸入式电磁铁
DO1618内置弹簧吸入式电磁铁
DO1618圆管电磁铁采用了直径16mm的管料加工而成,采用卡位安装。此款产品外径为16mm主体长为18mm,可动轴尺寸为8mm,适合行程6mm以内,工作电压DC48V以下。可根据需加工成推、拉等方式。


DO1618内置弹簧吸入式电磁铁

 详情说明
基本参数
DO1618圆管电磁铁采用了直径16mm的管料加工而成,采用卡位安装。此款产品外径为16mm主体长为18mm,可动轴尺寸为8mm,适合行程6mm以内,工作电压DC48V以下。可根据需加工成推、拉等方式。
结构及工作原理
Ⅰ 结构组成

此款产品由线轴、圆管铁、前后盖、可动等基本零件构成。

DO1618圆铁管、后盖组成磁场传递部分;1618线轴、漆包线、电线等构成磁场激发部分;DO1618可动组成的磁场作用部分。

Ⅱ 工作原理

漆包线绕在线轴下,当对1618电磁铁加电时,磁场激发部分产生磁力,磁化磁场传递部分与磁场作用部分,使其产生两个不同极性,利用异性相吸的原理来实现动作,断电时弹簧进行复位。

工作频率
工作频率=通电时间/(通电时间+断电时间)*100% 100% 50% 25% 10%
连续通电 间隔通电
最长通电时间(秒) 180 10 3
功率W(20℃) 3W 6W 12W 25W
备注:不同的工作电压,采用不同的通电率工作时,功率不变,电阻与电流会有变化。
选择时请注意核算所需要的电流,核算公式:电阻=电压*电压/功率  电流=功率/电压
现货参数
工作电压:DC-24V 额定电阻:96Ω 耐温等级:F极155℃ 耐电压:AC1200V10mA 1S
额定电流:0.25A 工作行程:4mm 工作频率:50%ED 工作温度: -5℃~+55℃
额定功率:6W 复位方式: 弹簧 产品寿命:50万次 使用条件:-40℃~+80℃
力量参数
外形尺寸
